板翅式换热器真空钎焊应用

浏览量：1

近日，东莞市志远工业设备有限公司为空分与散热设备客户完成一批板翅式换热器的真空钎焊加工，产品用于空分装置和数据中心冷却循环系统，翅片密、叠层多，对层间密封和流道通畅要求较高。

一、工件要求

工件由铝合金隔板与波纹翅片多层叠装成形，部分工况采用不锈钢材质，翅片壁厚约0.3mm，钎缝间隙小，客户要求每层翅片与隔板都要焊透，叠层整体气密，且流道不得被钎料堵塞。

二、工艺过程

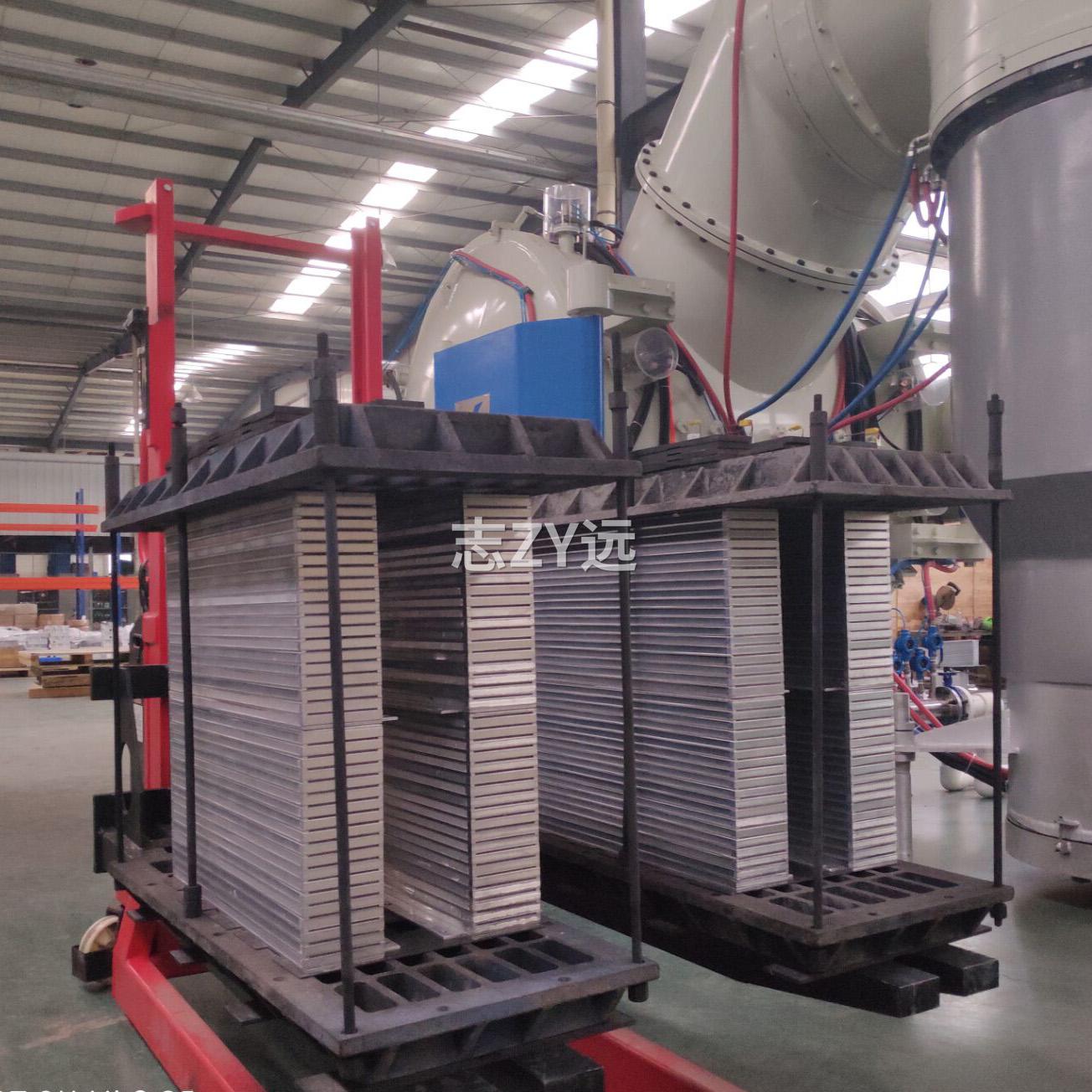

采用真空铝钎焊工艺，选用铝基片状或箔带钎料，配合专用工装均匀加压定位，分阶段升温驱赶工件表面挥发份，按该材料体系设置升温与保温曲线，让钎料沿翅片根部均匀铺展，全程不使用钎剂。

三、应用效果

焊后叠层焊缝致密，气密性抽检一次通过率高，翅片变形小、流道通畅。志远工业真空钎焊炉可承接同类板翅式换热器、水冷板等叠层散热部件的真空钎焊加工，欢迎携工件来厂试样。
