真空钎焊气淬复合炉工作原理与结构组成

一、真空钎焊与气淬为什么要复合

在常规的分体工艺中，工件先在真空钎焊炉里完成焊接，出炉后再转移到气淬炉进行热处理。两次装炉、两次抽真空，中间还要经历转运和短暂暴露，不仅拉长了生产节拍，对不锈钢、高温合金这类材料而言，钎焊后若不能及时淬火，接头和母材的组织状态也可能偏离预期。

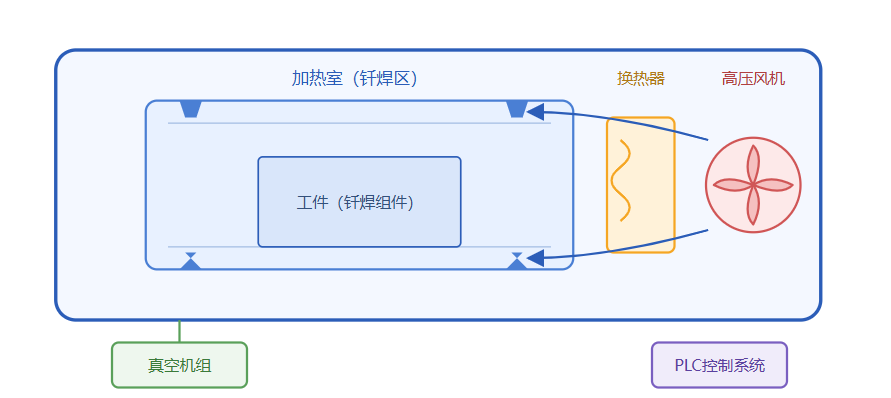

真空钎焊—气淬复合炉结构示意图

加热室（钎焊区）工件（钎焊组件）换热器高压风机真空机组PLC控制系统示意图，实物照片待提供/确认

复合的思路正是在这个背景下提出的。把钎焊与气淬放在同一炉内连续完成，钎焊保温结束后直接降温到淬火温度，随即充入高压气体快冷，让焊接与热处理在一个热循环里收口。这样既减少了重复加热和抽真空的能耗，也避免了工件在工序间暴露带来的氧化隐患，对批量生产的节拍控制比较有利。

需要说明的是，复合并不是简单地把两台炉子拼在一起。钎焊强调缓慢均匀的升温与恒温，让钎料充分润湿、填缝，而气淬追求的是尽可能快且均匀的冷却，两者对设备的要求并不相同，这就决定了复合炉在结构上要做针对性设计。

二、复合炉的整体结构

从整体上看，真空钎焊气淬复合炉主要由炉体、加热室、气淬系统、真空系统和控制系统五部分组成。炉体多采用卧式圆筒结构，承压壳体按气淬压力设计，既能承受真空状态的外压，也要承受充气后数倍乃至十几倍大气压的内压。

加热室是钎焊的核心区域，由发热体、多层隔热屏和料筐构成。发热体常用钼带或石墨材料，按温区布置并独立控温，保证炉温均匀性。隔热屏采用多层金属或复合毡结构，减少热损失。气淬系统则包括高压风机、换热器和布置在加热室四周的喷嘴，负责在淬火阶段提供高速气流。

真空系统一般由机械泵、罗茨泵和扩散泵（或油增压泵）组成，按目标真空度选配。控制系统以PLC为核心，配合温控仪表和工控机，实现升温曲线、真空度、气淬压力与冷却时间的程序控制，并记录全过程数据。

料筐和炉门密封也是容易被忽视的部位。料筐要承受反复加热和冷却，常用耐热钢或钼合金制造，其结构还要保证气流通道畅通；炉门采用压紧机构和密封圈，配合水冷法兰，保证真空和承压状态下的可靠密封，长期使用后要定期检查密封件和压紧机构。

三、从钎焊到气淬的工艺切换

复合炉的一个关键环节，是钎焊与气淬之间的工艺切换。钎焊保温结束后，工件并不能立刻进入气淬，而是先按程序降温或均温到材料的淬火温度区间，让工件整体温度趋于一致，避免冷却时因温差过大产生畸变。

达到淬火温度后，真空系统按程序切换，向炉内回充高纯氩气或氮气至设定压力，同时启动高压风机。气流经风机增压后通过换热器，再由四周喷嘴高速喷向工件，带走热量并循环冷却。整个切换过程由程序自动完成，时间通常以分钟计，节奏紧凑。

冷却介质的选择要看材料。氮气成本相对低、来源稳定，适合大多数合金钢；氩气对高温合金、钛合金等活性较强的材料更稳妥，能减少高温下的反应；对冷却速度要求更高的场合，也会用到换热能力更强的氦气，但成本明显上升。

气淬虽然变形相对较小，但并非没有变形。对于形状复杂、壁厚悬殊的组件，若冷却过快，仍可能产生翘曲和尺寸变化。工艺上可通过提高均温质量、合理设置气淬压力和气流方向来减小变形，必要时配合专用夹具，把工件的关键尺寸约束住。

四、气淬系统的核心部件

气淬系统的性能直接决定了复合炉的冷却能力，其中高压风机、换热器和喷嘴是三个核心部件。风机是气流循环的动力源，采用大功率电机和大直径叶轮，部分结构还会引入磁流体密封，保证在高压工况下的稳定运转。

换热器负责把气流从工件带走的热量及时释放，通常采用高效翅片管结构，配合炉体冷却水工作。喷嘴的布置关系到冷却的均匀性，常见做法是在加热室上下、前后、左右多方向布置，形成360°包围式气流，让工件各部位冷却趋于同步，减少局部硬度不均和变形。

为了进一步提升均匀性，不少设备还会采用气流换向技术，在冷却过程中按设定周期改变风向，避免工件某些部位长期处于气流死角。

与油淬相比，气淬的冷却相对温和、均匀，工件也不带出淬火油和油烟，省去了后续清洗工序，对车间环境和现场管理比较友好。但气淬的冷却能力总体上不及油淬，面对淬透性较差的材料或大截面工件，需要更高的气淬压力来弥补，这也是设备选型时要权衡的一点。

五、复合工艺的技术难点与应对

复合炉在设计和使用上有几个绕不开的难点。其一是炉体承压与隔热的矛盾：气淬压力越高，壳体越厚重，而加热室又要尽量减少热损失，这需要在结构与材料上做平衡。其二是冷却均匀性，钎焊组件往往形状复杂、壁厚不均，喷嘴设计和风向控制要结合典型工件来优化。

其三是工艺窗口的匹配。钎焊温度、保温时间与淬火温度、冷却速度要在一个程序里协调，对高温合金这类对热循环敏感的材料，往往需要先做工艺试验确定曲线。实际生产中，建议先进行小批量试片验证，确认接头质量和硬度达标后再固化工艺。

从使用角度看，复合炉对操作人员也提出了更高要求，既要懂钎焊工艺，也要了解热处理相变，设备的程序管理和日常点检需要相应规范。厂家交付时通常会配合工艺调试和操作培训，帮助用户掌握曲线设置和常见问题处理，这部分支持力度在选型时也值得关注。

■ 复合炉选型时，可重点关注气淬压力、炉温均匀性、极限真空度和冷却时间这几项指标；

■ 对形状复杂、壁厚悬殊的组件，应确认喷嘴布置与风向换向是否满足要求；

■ 高温合金、钛合金工件应优先考虑氩气冷却，并预留工艺试验时间。

以上内容围绕真空钎焊气淬复合炉的工作原理与结构组成展开。从工艺关联看，真空热处理炉在真空获得与程序控温上的做法与本设备相近，若工件还有单独的热处理需求，可作为相邻设备一并了解；而钎焊环节的温控与气氛控制经验，则可参考真空钎焊炉的相关配置。具体炉型规格与工艺方案，可结合工件尺寸、材质和产能要求与厂家进一步确认。
