01为什么冷却水配套总是被低估
跟电力配套类似，冷却水也是客户在询价阶段容易忽略的一项。很多客户以为"不就是接跟水管吗"，把车间自来水一接就开始装机，结果投产之后问题接踵而来：夏天进水温度高到35℃，炉门胶圈三个月就发硬开裂；用了一年半载，水冷电极水道里全是水垢，流量越来越小；快冷段氮气一充，水温瞬间冲到50℃，水温高联锁频繁停机。
真空钎焊炉不是常温设备。炉内最高温度到1350℃（小炉可到1700℃、2300℃），虽然热场里有钼屏、不锈钢反射屏挡热，但炉壁水冷夹套、水冷电极、馈入电极、炉门密封胶圈这些部件长期处在"外面是室温、里面是上千度"的交界位置，必须靠持续流动的冷却水把热量带走。一旦冷却水断流或温度过高，几分钟内胶圈就会过热老化，电极密封失效，整台炉子的真空度都保不住。
志远工业在给液冷板、不锈钢钎焊客户做技术方案时，会在合同附件里单独列出《冷却水条件书》，把进水温度、流量、水压、水质、水箱容积、氮气用量全部写清楚。这不是刁难客户，而是因为水路条件不达标，设备本身质量再好也跑不出稳定的工艺曲线。
02冷却水到底要带走哪些热量

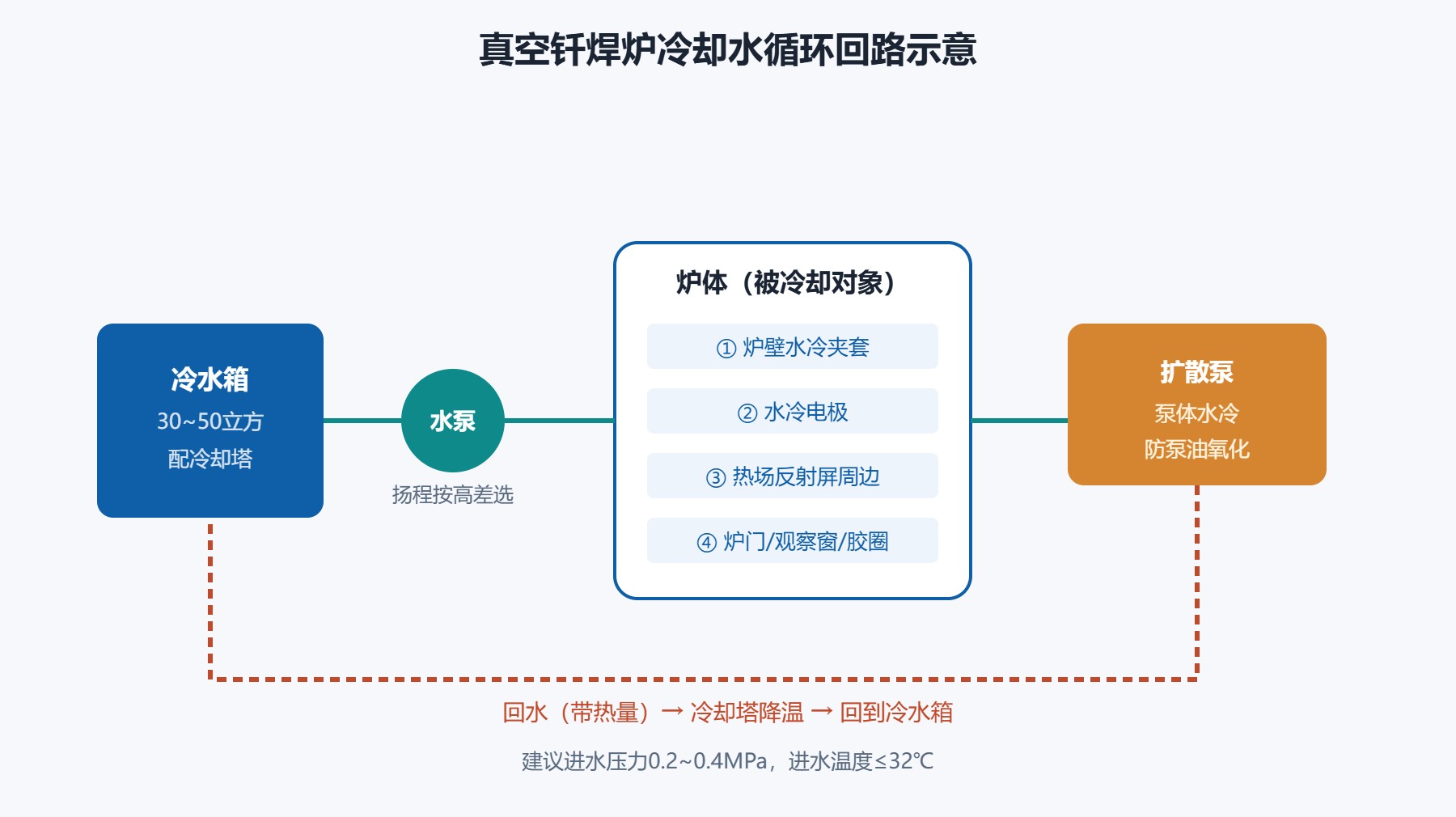

把一台真空钎焊炉拆开看，需要冷却水的部位主要有五处：
炉壁水冷夹套是最大的一块热量来源。炉腔内1300℃以上，炉壁夹层里要走一圈环形水道，把辐射到炉壁的热量带走。这部分水流量最大，一般占整机冷却水量的六成以上。
水冷电极是馈入加热电流的部件。钼带加热电流几百上千安，电极本身发热量很大，必须内部通水冷却，否则接触面温度过高会软化、起弧。
热场反射屏周边包括隔热屏支承、炉内金属构件。这些部件不直接被加热，但长期处在辐射环境里，局部温度也不低，需要辅助冷却。
真空泵（扩散泵）是另一块用水大户。扩散泵顶部油蒸汽温度两百多度，泵体和泵口必须水冷，否则泵油会氧化变质、反油到炉腔内污染工件。一台大型扩散泵每小时要带走的热量能到几十万大卡。
炉门、观察窗、真空挡板阀这些密封件周边也要水冷。它们直接接触炉腔高温，密封胶圈耐温有限，必须靠水冷却维持胶圈弹性。
03进水温度、流量、水压三个关键参数
进水温度是客户最容易忽视、却最影响胶圈寿命的指标。行业通用的上限是32℃，超过这个值，炉门硅橡胶圈、水冷电极密封圈老化速度明显加快。夏天车间自来水温度能到30℃以上，南方车间甚至35℃，这时候如果直接接自来水，等于天天让胶圈在高温下泡。所以必须配冷水箱+冷却塔，把进水温度稳定控制在25~30℃。
每小时冷却流量根据炉型大小差别很大。中型炉（1288、1588型）每小时需要30~50吨冷却水，小炉966型也要20~30吨。流量不够，炉壁夹套里的水换热不充分，出水温度偏高，炉壁表面温度下不来。流量太大也不经济，水泵功耗和水管投资都上去。
进水压力一般要求0.2~0.4MPa。压力太低，水在夹套里流速不够，换热差；压力太高，薄壁水管和胶圈接头容易漏。炉体进水口一般装减压阀和压力表，控制柜里还要配水压开关，水压低于0.1MPa就报警停机。
注：上表为常见炉型的经验配置，实际数值受炉腔尺寸、快冷方式、是否配闭环水冷机组影响。具体报价需根据炉型和工艺要求询价。
04水箱和冷却塔怎么选
水箱容积不是随便定的。水箱太小，一炉快冷下来水温就从25℃飙到40℃，下一炉还没开始，水温还没降下来；水箱太大，初期投资高，而且水在水箱里停留时间长，容易滋生藻类。行业经验是966型约30立方，2488型35~50立方，这个容积能让一炉的热量在水箱里充分混合、被冷却塔带走，水温波动控制在±5℃以内。

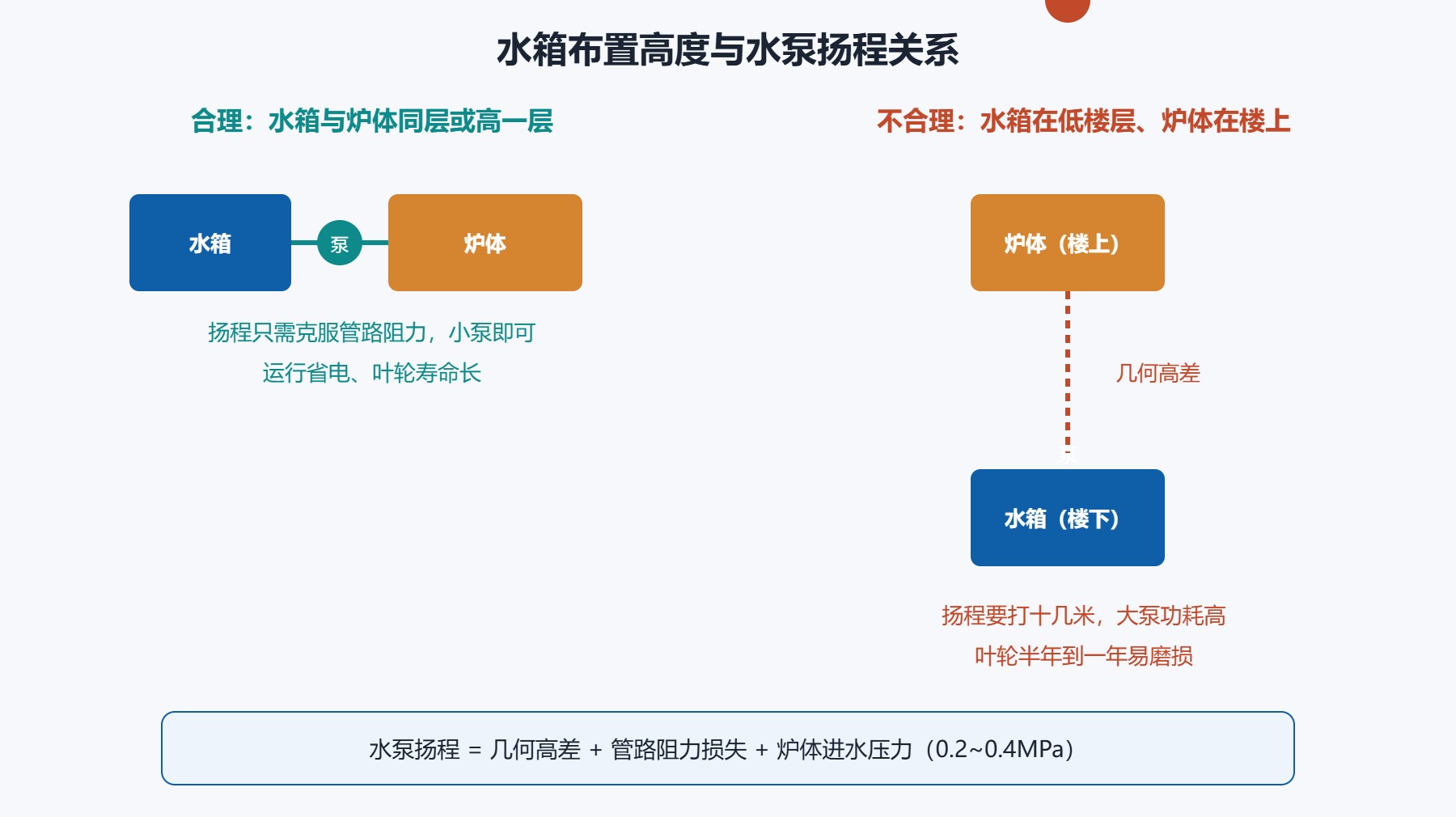

水箱和冷却塔的位置也有讲究。行业里有个共识：水箱/冷水塔应与炉体同层或高一层布置。道理很简单——利用自然落差，水箱在炉体上方，水靠重力就能流到炉体进水口，水泵只需要克服管路阻力，扬程选得小，运行省电、叶轮磨损慢。如果把水箱放在低楼层、炉体在楼上，水泵要把水打上去十几米，扬程选得大，水泵功耗高，长期运行叶轮容易磨穿，半年到一年就要换泵。
有些客户车间条件有限，水箱只能放地面，这时候也不是不能做，但水泵扬程要按"几何高差+管路阻力+炉体进水压力"三项叠加来选，并且在选型时留20%余量。千万不要为了省钱选个小扬程泵凑合，结果流量上不去，炉体进水压力不够，水温高联锁频繁跳。
05氮气快冷系统配置

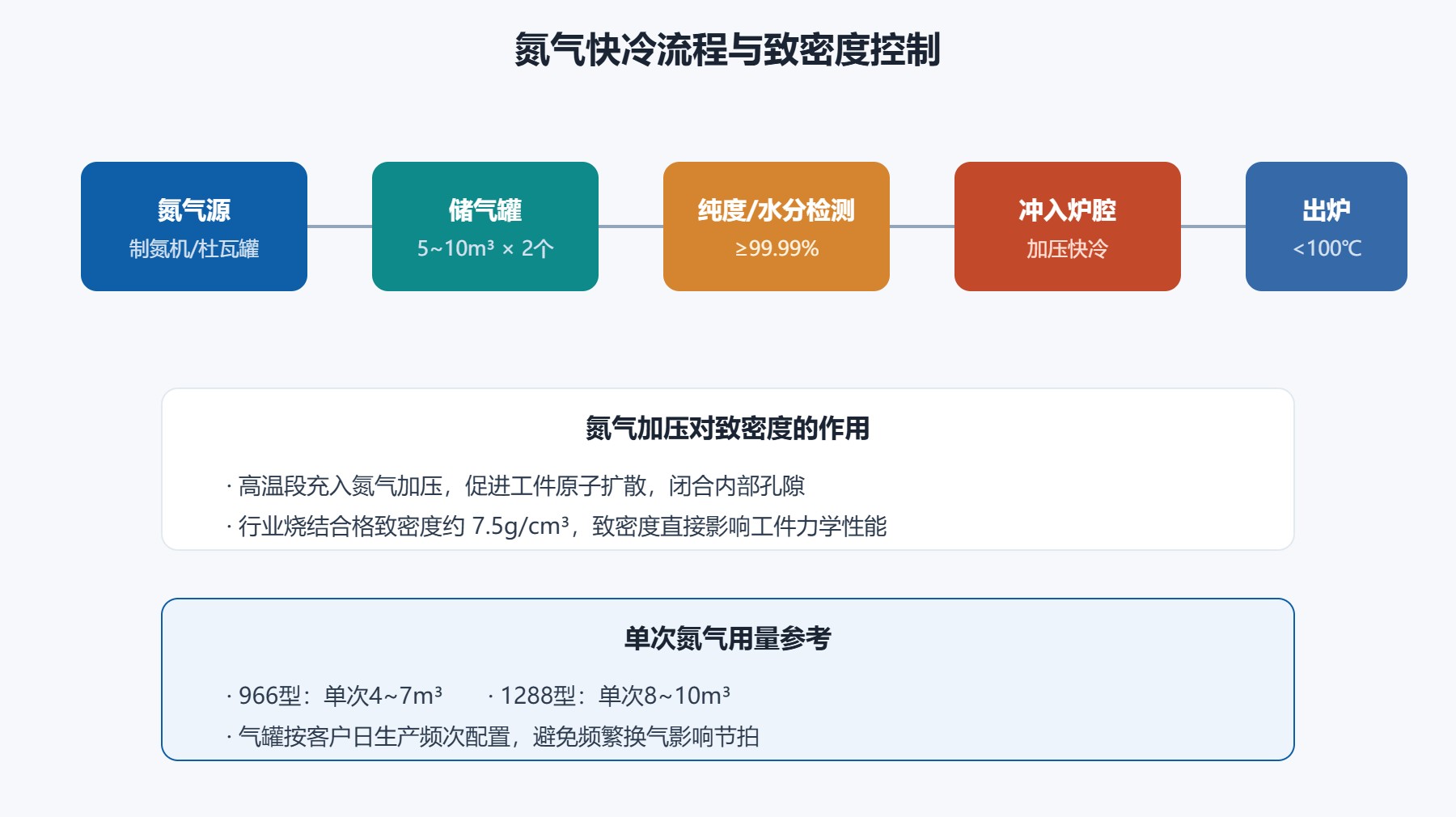

真空钎焊结束后，炉腔内要充入氮气快速冷却工件。氮气的作用有两个：一是加压促进工件原子扩散，提升致密度，行业烧结合格标准约7.5g/cm³；二是辅助快冷，把工件从1000℃以上拉到100℃以下，缩短每炉节拍。
氮气用量跟炉型直接相关。966型单次充氮4~7立方，1288型单次8~10立方。如果客户一天开6到8炉，一天氮气用量就是几十立方。这时候气罐配置要够：一般配两个5~10立方的低压储气罐，再接制氮机或者杜瓦罐供气。气罐太小，一炉还没充完压力就掉了，要频繁换气瓶，影响生产节拍；气罐太大，初期投资高，而且氮气在罐里停留久了纯度会下降。
氮气纯度一般要求99.99%以上，含水量要低，否则充入高温炉腔会氧化工件。液冷板、不锈钢钎焊对氮气纯度尤其敏感，纯度不够，工件表面会发黄、氧化。建议在气路里加氮气纯度分析仪和水分检测仪，不合格气体自动放空。
06几个真实痛点拆解
痛点一：夏天进水温度高，胶圈三个月开裂。南方车间夏天自来水温度能到33~35℃，客户直接接自来水，炉门硅橡胶圈长期在高温水中泡，三个月就发硬、失弹，真空度保不住。解决办法是配冷水箱+冷却塔，把进水温度压到30℃以下，冬季可以适当低到15~20℃。
痛点二：水箱太小，一炉下来水温飙升。有些客户图省钱，水箱只做10立方，结果一炉快冷下来回水温度到50℃，下一炉还没开始，水温高联锁就报警了。水箱容积必须按炉型选，966型约30立方、2488型35~50立方，这个数不能省。
痛点三：水箱放低楼层，水泵扬程不足。前面讲过，低楼层放大扬程泵是不合理设计。有些客户车间水箱只能放地面，水泵选型又偏小，结果炉体进水压力只有0.1MPa，流量上不去，炉壁温度偏高。正确做法是按"几何高差+管路阻力+炉体进水压力"三项叠加选泵，留20%余量。
痛点四：用自来水不做软化，一年结垢堵死水道。自来水硬度高，长期在炉壁夹套、水冷电极里走，一年下来内壁结水垢1~2mm，热阻飙升，流量减半，电极温度偏高。必须用软化水或去离子水，硬度控制在0.03mmol/L以下，水箱里定期加缓蚀剂和杀菌剂。
痛点五：气罐太小，频繁换气影响节拍。有些客户只放一个2立方小气罐，1288型炉一次充氮就要8~10立方，气罐压力刚打上去，一炉就用完了，要等制氮机或换杜瓦罐，耽误一两个小时。按日生产6~8炉算，至少配两个5~10立方气罐。
痛点六：漏液报警没接好，接头漏水烧了控制柜。冷却水接头附近就是电极馈入和可控硅散热片，一旦接头漏水滴到电气元件上，轻则烧模块，重则短路起火。炉体关键接头下方必须布置漏液感应绳，信号进PLC，发现漏水立刻停泵、停加热、声光报警。这项不能省，省了就是拿生产安全换成本。
07冷却水与气路自检清单
- 进水温度稳定控制在25~30℃，上限不超过32℃，必须配冷水箱+冷却塔
- 水箱容积按炉型选：966型约30立方，2488型35~50立方
- 每小时冷却流量30~50吨，进水压力0.2~0.4MPa
- 水箱/冷却塔与炉体同层或高一层布置，利用自然落差降低水泵扬程
- 用软化水或去离子水，硬度≤0.03mmol/L，定期加缓蚀剂
- 炉体进水装水压开关，低于0.1MPa报警停机；出水温度高联锁
- 关键接头下方装漏液感应，发现漏水自动停泵并报警
- 氮气纯度≥99.99%，配5~10立方气罐×2，按日生产频次核算
- 气路加纯度分析仪和水分检测仪，不合格气体自动放空
把冷却水和氮气条件在合同签订前跟设备厂家逐项确认，装机阶段就能少走很多弯路。交付真空钎焊炉时，技术协议里会附一页《冷却水与气路条件书》，把进水温度、流量、水压、水质、氮气用量全部写清，客户拿给车间施工方直接照做。具体报价需根据炉型和配置询价。
08常见问题（FAQ）
要。哪怕冬天进水温度只有10℃，冷却水也不能断。炉壁夹套、水冷电极、扩散泵是持续发热部件，断水几分钟就会过热。冬天要做的是水箱防冻、管路保温，而不是关冷却水。控制柜里一般带水温联锁，进水温度过低反而要报警提示。
不一定。行业共识是水箱与炉体同层或高一层布置，不一定非要放楼顶。放楼顶的好处是自然落差大、水泵扬程小，但要考虑楼顶承重、防风、防冻。如果车间有二楼平台，放在二楼跟炉体同层更方便维护。关键是利用落差降低水泵扬程，不是非要越高越好。
一般配两个5~10立方低压气罐，一用一备或者并联。1288型炉单次充氮8~10立方，一个气罐刚够一炉；配两个气罐，第二炉可以无缝衔接。如果客户日生产10炉以上，还要加配制氮机或者增大气罐容积，避免频繁换气瓶。
短期试车可以，长期生产不行。自来水硬度高，半年到一年就会在炉壁夹套、水冷电极内壁结水垢，热阻飙升、流量减半。必须用软化水或去离子水，硬度控制在0.03mmol/L以下。水箱里定期加缓蚀剂和杀菌剂，每半年清洗一次水箱和管路过滤器。
常规要求进水温度≤32℃，理想范围25~30℃。夏天靠冷却塔把水温压到30℃以下，冬天可以低到15~20℃，但不要低于10℃，避免局部结露。出水温度一般控制在40℃以内，超过45℃要检查流量和负荷。
966型小炉约30立方，1288型35~40立方，1588型40~45立方，2488型35~50立方。这个容积是让一炉回水热量在水箱里充分混合、被冷却塔带走的最小容积。再小就会水温波动大，再大初期投资高、容易滋生藻类。
按每小时冷却水量选，1288型炉每小时30~40吨水，冷却塔处理量选40~50吨/小时，留20%余量。南方夏天湿热地区，冷却塔降温效果打折，要再放大一号。冷却塔位置要通风良好，不要放在密闭机房里，否则散热效果差。
正常循环不直接排放，但水箱里的水每3~6个月取样化验一次，测硬度、pH、电导率。水质变差时部分换水，每年大修时整体换水一次。换水时清洗水箱内壁和管路过滤器，加新缓蚀剂。
炉体进水口、电极接头、扩散泵接头是漏水高发点。控制柜里要装漏液感应绳，沿管路接头下方布置，发现漏水自动停泵、报警。日常点检要看接头有没有水渍、锈迹。漏水不能带病运行，尤其漏到电气柜附近有短路风险。
进水温度超过32℃，胶圈和电极密封加速老化；出水温度超过45℃，炉壁和反射屏温度偏高，热场寿命缩短。控制柜一般设水温高联锁，进水温度35℃或出水温度50℃自动降功率或停机，保护设备。
966型单次4~7立方，1288型单次8~10立方，跟炉腔容积和充气压力有关。充气压力一般到0.05~0.1MPa快冷，不是越高越好。压力太高对炉体强度要求高，压力太低快冷效果差。具体工艺参数由设备厂家根据工件定。
不建议。真空炉冷却水要求稳定、干净、温度可控，其他设备（比如注塑机、焊机）可能水温波动大、水质差。共用一套水路，其他设备一开一关，炉体进水压力和温度跟着波动，影响工艺稳定。建议炉子单独配水箱和水泵，独立循环。
