同样是真空钎焊，把不锈钢、钛合金和铜放进炉里，工艺路线却差别明显：钛合金怕氧化、对真空度要求高，不锈钢要防铬氧化、多用镍基钎料，铜则要兼顾导电和防氧化。母材的氧化膜、热膨胀、钎料匹配和服役要求共同决定了温度曲线、真空度和工装。本文把三类材料的工艺差异和异种金属连接讲清楚。
真空钎焊是"母材不熔、钎料熔化"的连接方式，母材的物理化学特性直接决定了工艺怎么定。不同材料表面氧化膜的致密程度、高温下与氧的亲和力、热膨胀系数以及与钎料的相容性都不同，因此不能指望用一条曲线、一种钎料通吃所有材料。
在实际生产中，不锈钢油路与密封组件、钛合金航空承力件、铜与无氧铜导电导热件，以及陶瓷—金属、钛—钢等异种金属组件越来越多。工艺人员需要先看懂母材，再确定真空度、钎料、温度和工装，才能既保证焊缝质量，又避免母材氧化、性能下降。这也是真空钎焊"看着都是加热抽真空，实则各有门道"的原因。
金属表面的氧化膜会阻碍钎料润湿。铝、钛的氧化膜致密、稳定，较难去除；不锈钢表面的铬氧化膜会影响钎料铺展；铜氧化膜相对容易在还原或真空条件下去除。真空环境能抑制氧化、促进部分氧化膜分解，但对钛这类活性金属，仍需较高真空并配合专用钎料。
材料在高温下越容易氧化、合金元素越易挥发，对真空度要求越高。钛合金高温活性强，通常要在较高真空下钎焊；不锈钢钎焊也要控制真空度，防止铬、钛等元素氧化；铜的真空度要求相对宽松，但需防止氢、氧导致的缺陷。

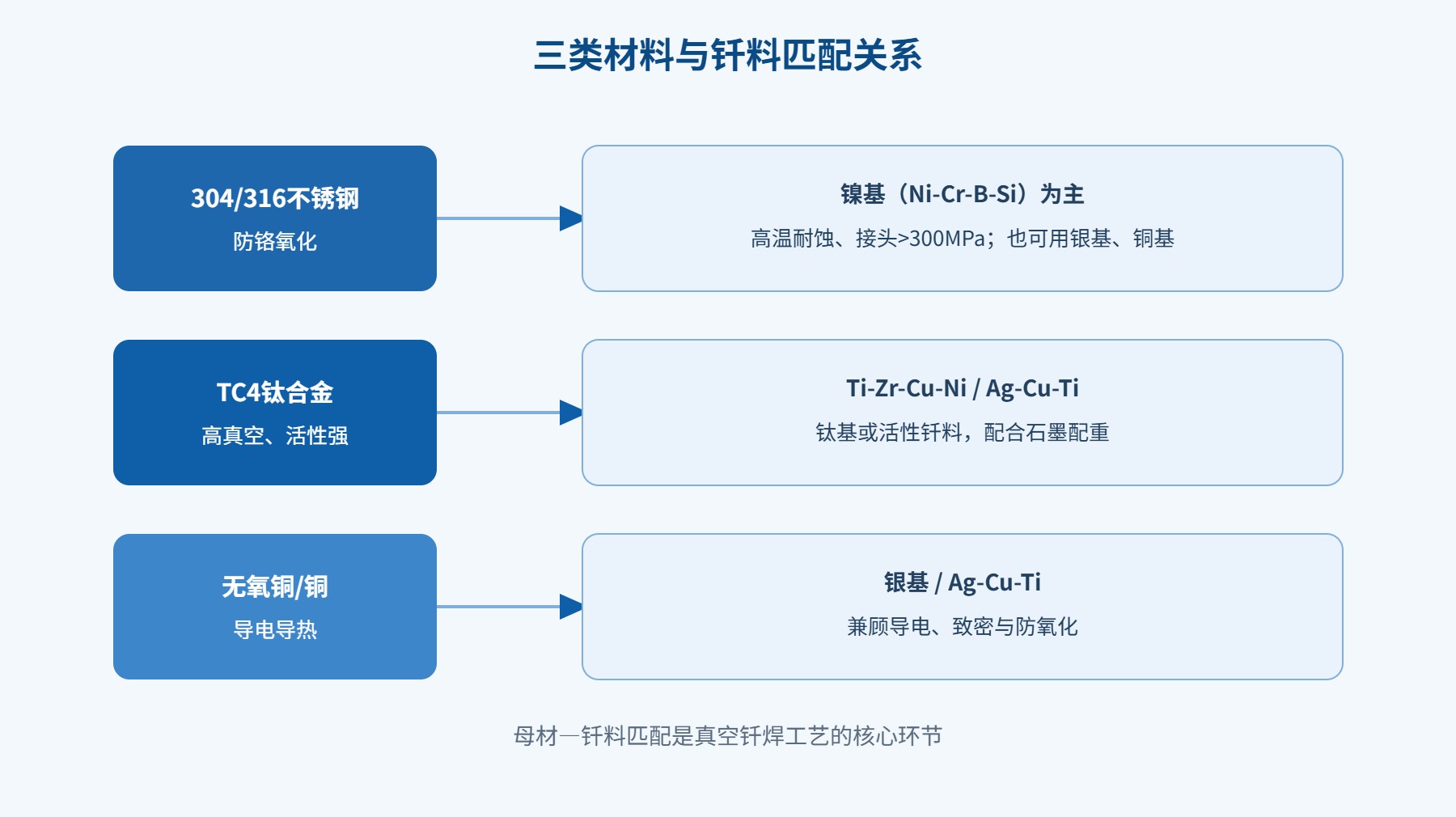

钎料要能润湿母材、熔点低于母材、强度与服役条件匹配。不锈钢多用镍基钎料，也可用银基、铜基；钛合金用Ti-Zr-Cu-Ni或活性Ag-Cu-Ti；无氧铜可用银基或Ag-Cu-Ti。钎料与母材的匹配是工艺的核心。
不同材料热膨胀系数不同，异种金属连接时差异更明显，冷却后会产生内应力，需要在工装和间隙设计上补偿。钛合金、铜件钎焊常配合石墨配重，保证压紧随动、不粘连。
钎料润湿对表面洁净程度很敏感。油污、指纹、氧化色、机加工残留的冷却液都会阻碍钎料铺展，造成局部未钎合。不同材料的清洁方式有差别：不锈钢可采用除油、酸洗或机械方式处理；钛合金表面处理后不宜久放，应尽快钎焊，避免重新氧化；铜件要防止处理后再次氧化。无论哪种材料，清洁后都应避免用手直接接触钎焊面。
材料的导热、比热容和热膨胀不同，升降温速度也要相应调整。铜导热快，装炉和升温时要注意整体温度均匀；钛合金、不锈钢导热相对慢，过快升温会拉大温差、产生热应力。异种金属组件由于各部分热膨胀不同，更要放慢升降温、减小梯度。这些都要通过工艺曲线体现，而不是所有材料套用同一套节拍。
304、316等奥氏体不锈钢在真空钎焊中应用较多，常见于油路组件、密封接头、换热器和真空器件。不锈钢含铬，高温下若真空度不足，铬会氧化形成氧化膜，使钎料难以润湿、焊缝变色，因此要保证足够的真空度，抑制铬氧化。

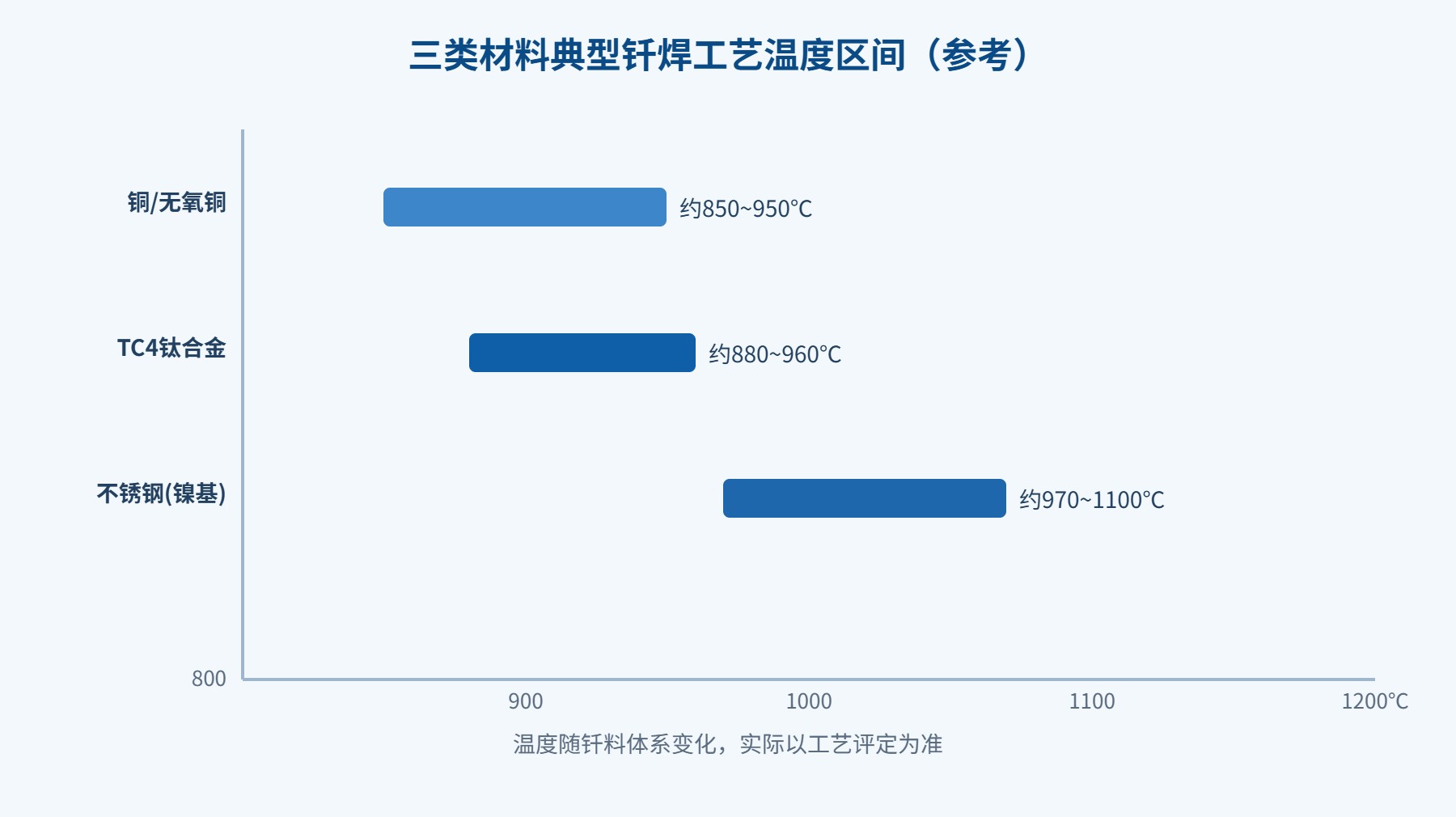

不锈钢钎焊以镍基钎料（Ni-Cr-B-Si，BNi系列）为主，钎焊温度约970~1100℃，接头高温强度和耐蚀性好，强度可超过300MPa；一般工况也可用银基或铜基钎料降低成本。镍基钎料对间隙敏感，宜采用小间隙，避免大间隙焊缝产生脆性相。需要注意的是，奥氏体不锈钢长时间在高温停留可能影响晶粒和敏化，应控制保温时间，必要时在钎焊后做相应处理。
不锈钢钎焊前的表面处理直接影响钎料润湿。装配前应先除油，把油污、冷却液清洁干净，对氧化色较重的部位可做酸洗或打磨，处理后尽快装配，避免二次污染。钎料通常以箔、膏、丝等形式预置，镍基钎料因为钎焊温度高、流动性随间隙变化，装配间隙要小而均匀，否则容易出现大间隙处填不满或形成脆性相。
对需要后续加工或有耐蚀要求的不锈钢件，还要考虑钎焊温度对母材状态的影响，必要时与热处理工序统筹安排，避免多次高温加热。
TC4（Ti-6Al-4V）是应用较广的钛合金，航空、航天和关键装备上的承力、耐蚀构件常采用真空钎焊。钛在高温下化学活性很强，容易与氧、氮、氢反应，表面氧化膜致密，因此对真空度要求高，钎料也要用Ti-Zr-Cu-Ni钛基或活性Ag-Cu-Ti，靠活性元素改善润湿。
钛合金钎焊常配合石墨配重，在较高温度下提供稳定、随动的压紧力，既保证贴合又不粘连。钛合金构件对密封和耐压要求较高，工艺上要控制好升温、保温和冷却，减小热应力。
钛合金钎焊前的表面处理和装配节奏要更紧凑。钛表面处理后在空气中容易重新形成氧化膜，因此清洁、处理后应尽快装配入炉，不宜长时间存放。装配间隙要小而均匀，配合专用钎料和石墨配重，使钎料在高温下充分填缝。由于钛对氢敏感，还要注意钎料和炉内气氛中氢的含量，避免氢导致的脆化。
某钛合金冷却构件采用真空钎焊，使用Ti-Zr-Ni-Cu钎料并在高温段配合石墨配重随动压紧。钎焊后对构件进行耐压与疲劳考核：在1MPa压力下保压无渗漏，并完成约2000次、0.5MPa的交变压力循环后仍保持密封。这一结果得益于较高真空度、专用钎料、随动配重和合理温度曲线的配合。需要说明的是，这类指标是在特定产品和工艺评定条件下取得的，具体产品要按自身要求做评定。
铜、无氧铜导电导热性能好，常用于电真空器件、导电连接件和热沉。铜钎焊要兼顾导电性能和防氧化，钎料可选用银基钎料，或在与陶瓷、钛等连接时使用Ag-Cu-Ti活性钎料。无氧铜在高温下易出现晶粒长大、氢脆等问题，应控制真空度、气氛和加热规范，避免含氧、含氢带来的缺陷。
铜件装配同样要控制间隙和清洁。钎焊前去除表面氧化色和油污，处理后尽快装配、缩短暴露时间。对电真空器件，还要兼顾钎焊后接头的导电、气密性能，钎料与铜的匹配、钎焊温度的高低都会影响接头电阻和致密性。对要求导电的接头，宜选用导电性较好的钎料，避免接头电阻过大、发热。

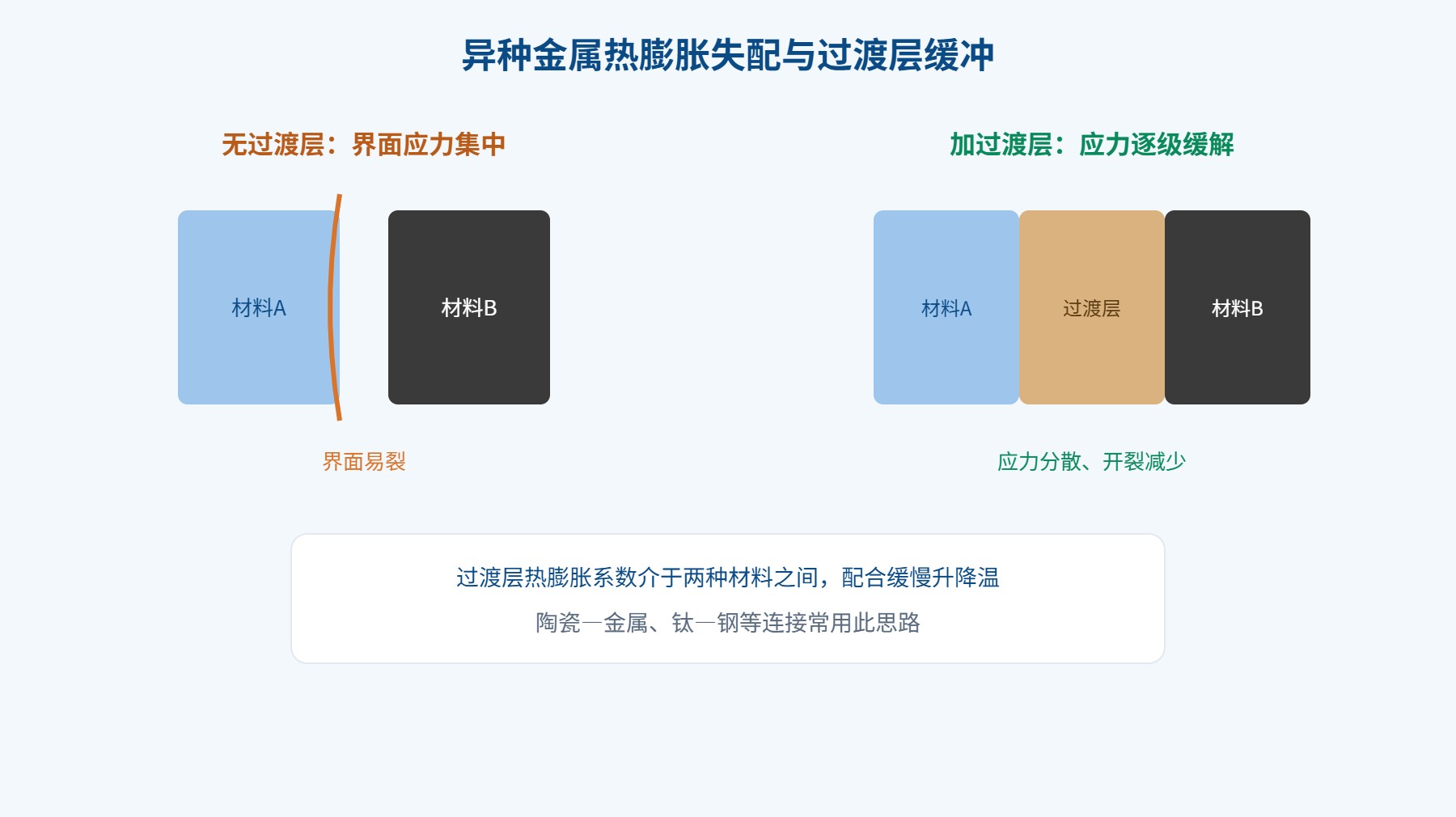

铜的热膨胀系数较大，与陶瓷、钢等连接时热失配明显，冷却后易产生内应力甚至开裂，需要在结构、钎料和工装上做缓冲，必要时采用中间过渡层。
真空钎焊在异种金属连接上有独特优势，常见的有陶瓷—金属封接、钛—钢连接、铜—陶瓷连接等。这类连接的难点在于：一是材料之间热膨胀系数差异大，冷却后残余应力大；二是陶瓷等非金属表面难润湿，需要Ag-Cu-Ti等活性钎料，靠活性元素在陶瓷表面形成反应层；三是钎焊温度要兼顾两种材料，不能让低熔点一方过热或性能下降。
不同材料的工艺差异，最终都要落到设备能力和工艺控制上。东莞志远工业设备可结合不锈钢、钛合金、铜及异种金属产品提供真空钎焊炉与工艺方案，可参考其真空钎焊炉产品与工艺资料，也可查看真空钎焊炉产品介绍了解设备温区与真空配置。
不少车间的问题出在"换材料不换工艺"：把不锈钢的曲线直接套到钛合金上，或把铜件的钎料用于异种金属，结果出现氧化、未钎合或开裂。母材、钎料、工况任一明显变化，都应重新做工艺评定，而不是凭经验沿用。
304和316不锈钢真空钎焊差别大吗？
两者钎焊工艺相近，主要差别在耐蚀性（316含钼，耐点蚀更好）。都要防铬氧化、多用镍基钎料，具体按介质和服役环境选材。
不锈钢钎焊为什么要防铬氧化？
铬氧化会形成阻碍钎料润湿的氧化膜，使焊缝变色、结合不良。保证足够真空度、抑制铬氧化，才能获得良好焊缝。
不锈钢一般用什么钎料？
高温、耐蚀承力件多用镍基钎料，强度可超300MPa；一般工况可选用银基或铜基钎料以兼顾成本。
钛合金为什么对真空度要求更高？
钛在高温下化学活性强，易与氧、氮、氢反应且氧化膜致密，真空度不足会氧化、脆化，因此需要较高真空并配合专用钎料。
TC4钛合金用什么钎料？
常用Ti-Zr-Cu-Ni钛基钎料或活性Ag-Cu-Ti钎料，靠活性元素改善润湿，并配合石墨配重随动压紧。
钛合金钎焊能承受多大压力？
在特定产品和评定条件下，曾实现1MPa保压不漏、约2000次0.5MPa交变后仍密封；但这是具体案例数据，产品要按自身要求做评定。
无氧铜钎焊要注意什么？
要兼顾导电和防氧化，控制真空度与气氛，避免晶粒长大、氢脆等问题，钎料可选银基或Ag-Cu-Ti。
铜和陶瓷怎么焊到一起？
陶瓷难润湿，需用Ag-Cu-Ti等活性钎料，在较高真空下使活性元素在陶瓷表面形成反应层，并控制升降温减小热应力。
钛和钢直接焊有什么问题？
钛与钢直接熔焊易形成脆性金属间化合物，接头易裂。真空钎焊用合适钎料并加过渡层，可降低脆性、缓解应力。
异种金属连接为什么容易开裂？
两种材料热膨胀系数不同，冷却收缩不一致会产生残余应力，差异越大越易开裂。可通过结构设计、过渡层和缓慢冷却缓解。
不同材料能放在同一炉里一起钎焊吗？
一般不建议。钎料温度、真空度和保温要求不同，混炉会互相迁就、影响质量。确需混炉时，要保证工艺窗口兼容并做评定。
换一种母材，原工艺曲线能直接用吗？
不能。母材变化会改变氧化膜、真空度、钎料和温度要求，应重新做工艺评定，确定曲线、钎料和工装后再批量生产。
