换热器钎焊后微渗漏、堵流道？原因在这

一、为什么钎焊缺陷在液冷板上特别要命

液冷板、板翅式换热器这类产品，本质是一个多层铝板叠出来的封闭承压容器。它的焊缝不是开敞的外焊缝，而是藏在流道内部、翅片与隔板之间密密麻麻的结合面。这种结构决定了两件事：一是出了问题没法像外焊缝那样补焊，二是肉眼看到的外观正常，不代表内部焊缝合格。

缺陷按后果大致分三档。最直接的是微渗漏：焊缝里有微小通道，工作压力下冷却液慢慢往外渗，或者外部湿气慢慢往里渗。这种漏点往往只有每秒 10⁻⁶ 帕·升级别，水压试验打不出来，只有上氦质谱检漏仪才能抓到。第二档是流道堵塞：钎料流淌过量、掉屑、夹渣堵在微通道里，流量下降、换热不均，客户拿到手会觉得"板子没以前凉得快"。第三档是未钎透和虚焊：焊缝看起来连上了，实际结合面没形成冶金连接，打压初期没事，几个压力循环之后开裂。

这三类缺陷有个共同特点——它们都不是单一原因造成的。脱脂没做净、装配间隙超差、真空度掉下去、温度偏低或偏高、钎料给多了、石墨工装掉屑、升温段放气，任何一环出问题，最后都会在焊缝上反映出来。所以排故不能一上来就调曲线，要先把"问题到底出在材料、装配还是炉子"这个大方向定下来，再往下钻。

行业里一次真空钎焊良率大约在 85%—90%，也就是说每一炉都有一到两成产品要在这三档缺陷里出问题。把这部分不良率压下去，靠的不是多做几炉试验，而是建立一套可复现的排查路径：先看外观，再做检漏，可疑件剖切看金相，最后回头核对工艺记录。下面把五类常见缺陷逐一拆开讲。

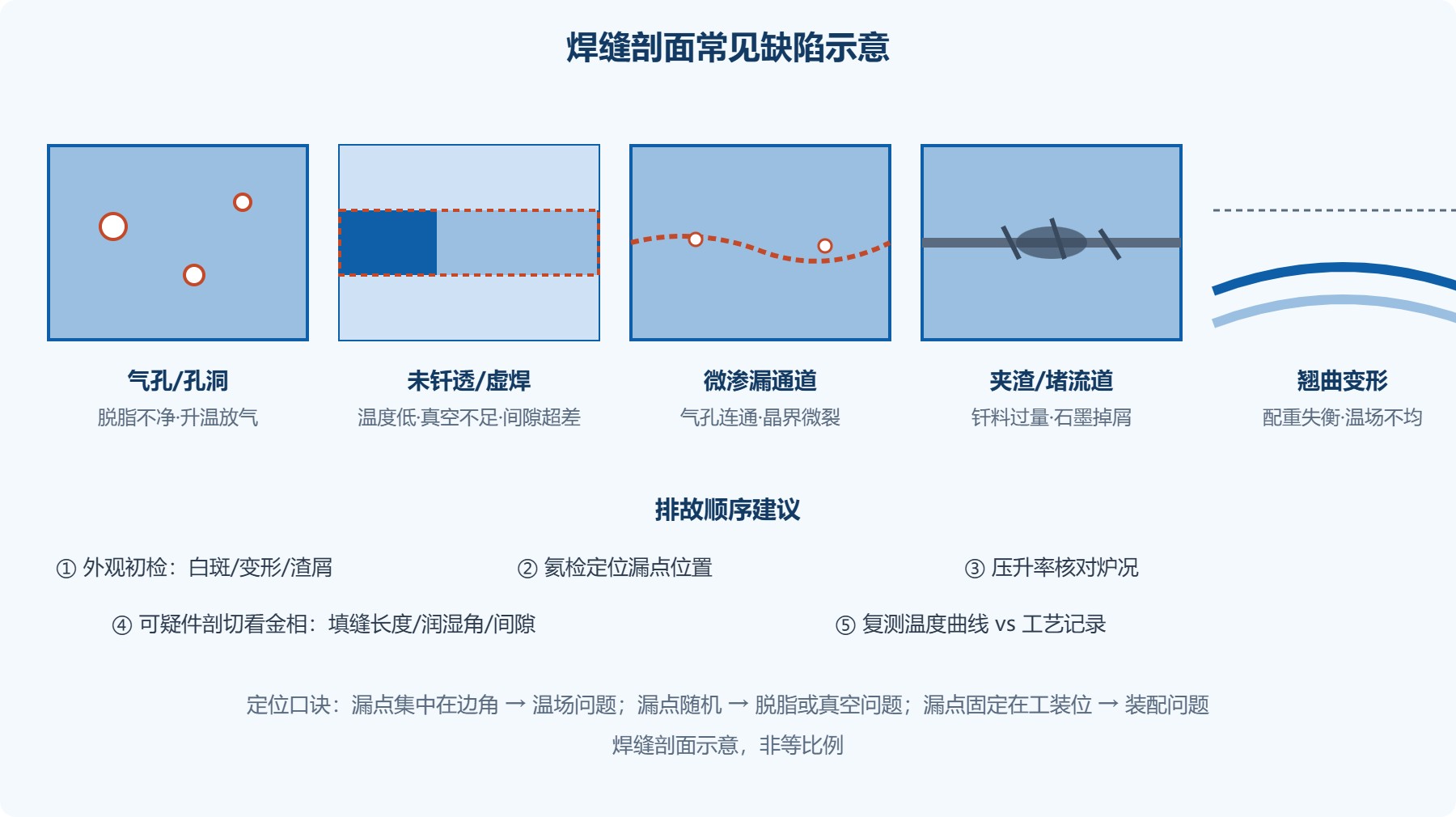

二、五类常见缺陷，各自长什么样

1. 气孔与孔洞

剖开焊缝看，断面里散布着大小不一的圆形或椭圆形空腔，大的肉眼可见，小的要放大几十倍才看得清。气孔位置如果正好落在焊缝截面上，相当于把焊缝截面积"啃掉"一块，承压能力下降；如果气孔彼此连通成通道，就会发展成微渗漏。

成因上要往三个方向想：一是脱脂不净，零件表面的油污、切削液在升温段分解放气，气泡来不及逸出就被正在凝固的钎料封住；二是装配面残留的水分或手汗，进炉前暴露时间过长；三是升温段真空度掉下去，炉内残余气体在液态钎料里析出。还有一种容易被忽略的情况——石墨工装、石墨压块本身含水汽或吸附了空气中的油污，装炉后跟着一起放气。

2. 未钎透与虚焊

未钎透是焊缝上出现一段段"白斑"，钎料没有把结合面填满；虚焊更隐蔽，表面看钎料铺上了，实际没有形成冶金结合，掰开来两母材界面光滑如初。这两类缺陷往往是连在一起的：局部没润湿，就是未钎透；润湿了但没结合上，就是虚焊。

成因集中在四点：温度偏低，钎料虽然熔化了但流动性不够，或者某条流道位置温度没到钎料液相线；真空度不足，铝表面氧化膜没破，钎料润不开；装配间隙超差，间隙太大毛细力拉不动钎料，间隙太小钎料挤不进去；还有就是升温斜率太快，零件内部气体没放出来就进入钎焊段。Al-Si 系复合板（4045、4343）的熔化区间并不宽，有效加热区温差如果超出 ±3℃，偏冷那几个角点就会出未钎透。

3. 微渗漏

这是客户投诉里最常见的一类。水压试验打到工作压力保压十分钟，表针不动，看着没事；可一上氦质谱检漏仪，漏率超了；或者装机跑半年，接头处慢慢出现一圈冷却液痕迹。微渗漏的漏点极小，通道宽度常常在微米级，它是气孔、未钎透、晶界微裂纹三种缺陷叠加后形成的连通通道。

排微渗漏不能只盯焊缝外观。要先看漏点位置：如果漏点集中在炉内偏冷的角落，多半是温场不均；如果漏点随机散布在不同板件上，就要怀疑脱脂或真空度；如果漏点固定在装配工装定位销附近，那是装配间隙压坏了。后面会专门讲氦检怎么用。

4. 流道堵塞与夹渣

客户反映流量变小、进出水温差拉大，或者拆开看到滤芯里有黑色细屑。堵流道的成因有几种：一是钎料过量，复合板钎料层太厚，或者额外加了箔片，液态钎料顺着流道口溢进去，冷却后形成"钎料瘤"卡在微通道里；二是石墨掉屑，石墨压块反复高温使用后表面粉化，碎屑落在结合面或流道里；三是脱脂不净带来的杂质，在高温下变成灰渣嵌在缝里；四是零件机加工毛刺没去干净，叠装时把通道挤扁。

夹渣和气孔经常相伴出现——渣本身就是气泡形核的核心。排查时要把堵塞段附近的焊缝一起看，不能只通一下流道就放过。

5. 翘曲变形

出炉后板子角部上翘、平面度超差，或者多层板之间出现错位。变形主要来自两个不平衡：升温时各层膨胀不一致，降温时冷却速率不一致。石墨配重压得太轻，压不住；压得太重，又会把薄板压出塑性变形；配重位置不对称，板子就往一边歪。另外，钎焊温度保温段太长，铝合金在高温下屈服强度下降，自重和配重叠加也会引起蠕变变形。

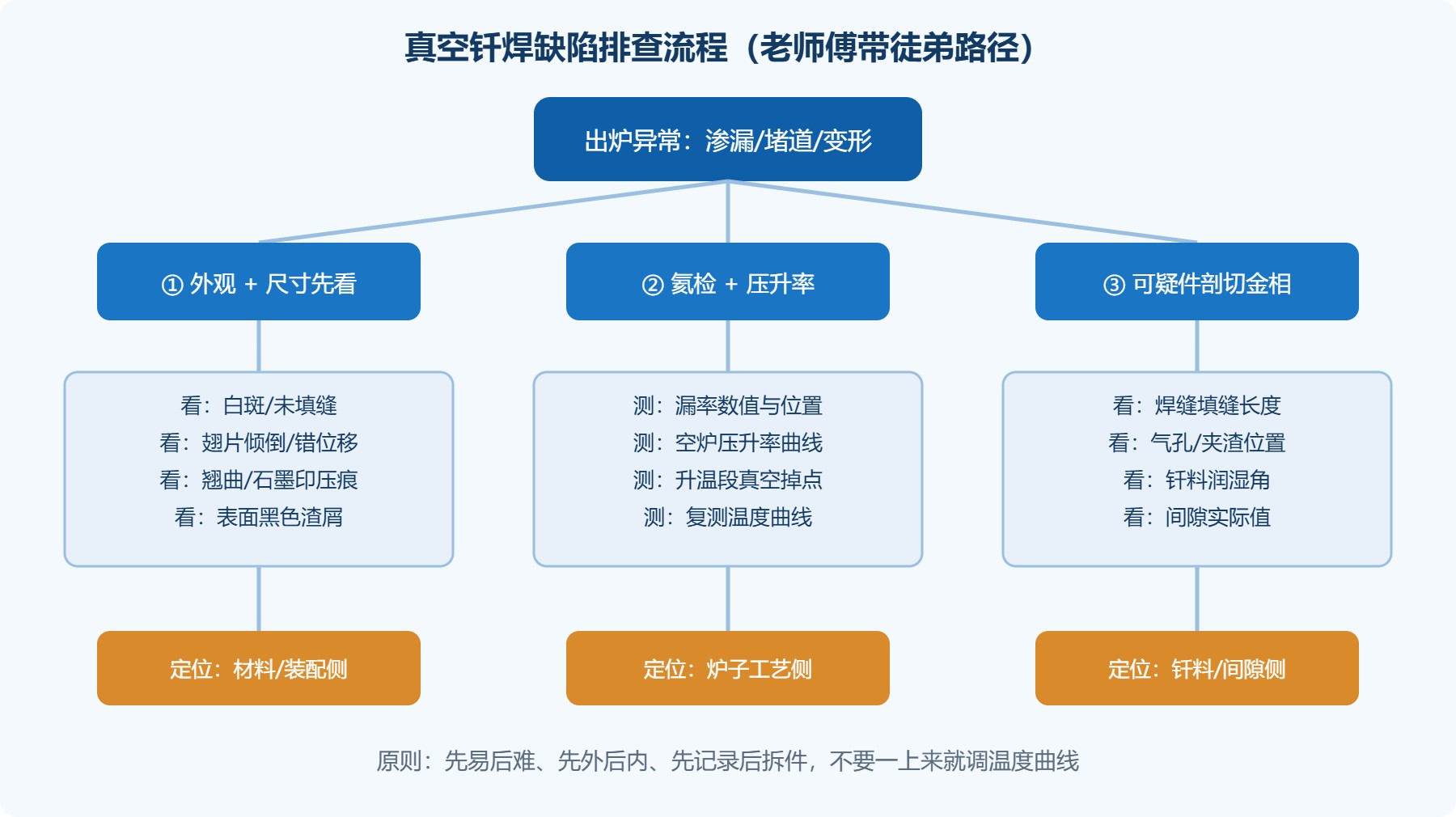

三、排查手段：外观、检漏、剖切、曲线四板斧

老师傅排故讲究"三板斧先上，不动炉子"。具体顺序如下：

• 第一步看外观：先把不合格件摆在灯光下看。焊缝边缘有没有未熔化的白斑、翅片有没有倾倒错位、板面上有没有石墨压块压出的深色印痕、表面有没有黑色粉末。外观能直接识别的问题，就不要急着拆。

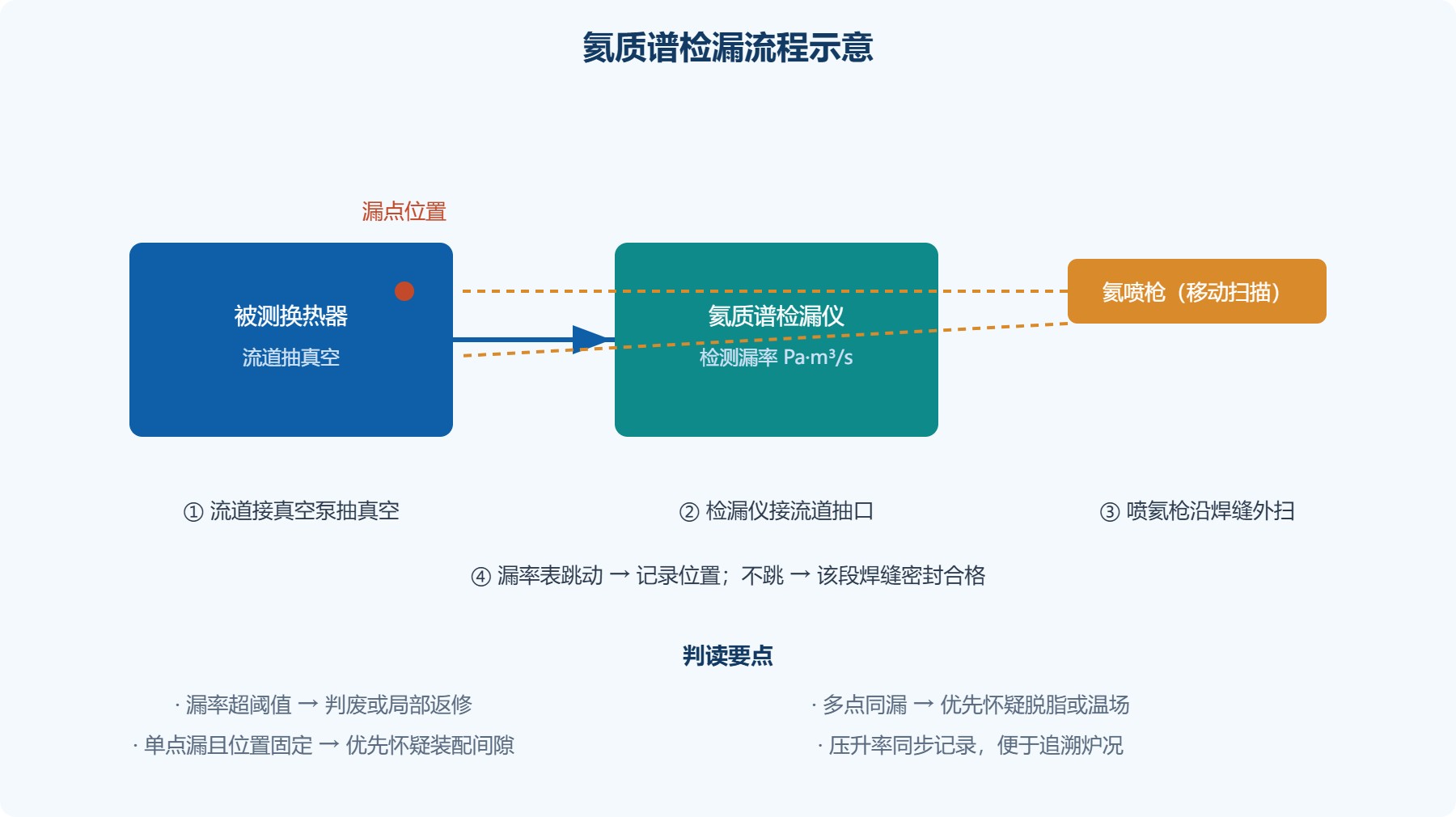

• 第二步做氦质谱检漏：把工件接到氦检台上，抽真空后往可疑焊缝外面喷氦气。漏率表指针一跳，就说明氦气从那个位置钻进了流道，漏点位置就被标定出来了。这一步能把"到底哪里漏"精确到厘米级。
• 第三步压升率核对炉况：空炉抽完真空、关泵保压，记录每分钟压力回升值。压升率偏高，说明炉体密封或真空机组有问题；再带上工件跑一次标准曲线，看升温段真空度在哪一温区往下掉。掉的位置，往往就是放气最猛的位置。
• 第四步可疑件剖切金相：把漏点附近的焊缝切开、打磨、腐蚀后放在金相显微镜下看。重点看三件事：钎料实际填了多长、母材和钎料之间润湿角多大、装配间隙实际是多少。这一步能把"猜"变成"看见"。
• 第五步复测温度曲线：用多支热电偶绑在工件不同位置（边角、中心、靠近加热体侧），重跑一炉，看实际温度和仪表显示是否一致。有效加热区内温差是否在 ±3℃ 内，一目了然。

这五步走完，问题基本能归到三条线上：材料侧（铝板牌号、复合钎料层厚度、表面氧化）、装配侧（间隙、工装、脱脂）、炉子侧（真空度、温场、升温斜率、冷却速率）。很少有缺陷是单一原因造成的，但只要把证据链摆出来，主要矛盾一定找得到。

还有一条经验要提：排故过程中，每一步看到的现象都要当场记录下来——外观照片、漏点位置、压升率曲线、金相照片、温度曲线，一个都不能少。有些班组出问题时着急救火，只记结论不记过程，等过两周想复盘，关键数据已经被下几炉覆盖掉了。真空钎焊是批量化工艺，单炉数据背后是几十上百件产品，把每一次异常炉次的档案单独留一份，半年以后回头看，是偶发还是趋势、是工件问题还是炉子漂移，规律自己就浮出来了。

四、一张表把缺陷—原因—手段—方向对齐

把上面讲的内容浓缩成一张对照表，现场排故时可以直接对着勾。

排故这件事，最忌讳的是一看到漏就调温度、一看到堵就减钎料。温度曲线是最后才动的旋钮。前面脱脂、间隙、工装、真空这四件事都核对过了，仍然复现不了合格状态，再去动曲线斜率、保温时间和冷却速率。任何一次曲线改动，都要把对应的热电偶位置、装炉方式、石墨配重记录在案，否则下一炉出问题，连对比基线都没有。

从设备侧看，能帮助排故的几个配置很实在：有效加热区多点温场测试记录、升温段真空度曲线存档、压升率自动记录、出炉后氦检工位直通产线。这些不是花哨功能，是良率爬坡阶段真正用得上的东西。志远工业在真空钎焊炉产品页里把常用炉型的真空机组、温区尺寸和记录能力列得比较清楚；如果产品同时涉及需要压力保持的高温成型工序，也可以一起看真空热压炉方案。新工件建议先来料打样，把脱脂流程、装配间隙、石墨配重方式和温度曲线一起试出来，再谈批量投产。

五、常见问题（FAQ）

Q1：微渗漏为什么水压试验打不出来？

水压试验靠液体在压力下往外漏，微渗漏通道宽度常在微米级，液体表面张力大、通道又窄，短时间内漏不出可观测的水量。氦气分子小、渗透性强，同样通道下氦气能被检漏仪抓到，所以微渗漏必须靠氦质谱检漏，水压只能查大漏。

Q2：氦检合格的板子，装机后还会不会漏？

氦检合格只能说明出厂那一刻漏率在阈值以内。后续如果经历压力循环、温度冲击或装配应力，焊缝里原本微小的气孔可能连通成通道，漏率会慢慢上升。所以客户通常要求做压力循环试验和老化试验，单靠一次氦检不能包打终身。

Q3：气孔和夹渣怎么区分？

气孔在金相下是内壁光滑的圆形空腔，里面是空的；夹渣形状不规则，里面能看到灰色或黑色的异物残渣，成分多是石墨屑、氧化物或油污灰。区分方法除了看形貌，还可以打能谱看成分，夹渣里往往能找到碳、氧或其他杂质元素。

Q4：装配间隙大一点小一点，到底差多少算超差？

铝真空钎焊常用间隙范围是 0.05—0.2 毫米。超出这个区间，毛细填缝就不稳定。具体到某一个工件，要靠试片打样定：同一批零件做三组不同间隙，焊完剖切看填缝长度，选填缝最稳定的那组作为工装设计尺寸。

Q5：脱脂不净到底会引发哪些缺陷？

油污在高温真空下放气，会同时引发三件事：升温段真空度被拉低、钎焊界面形成阻挡层导致虚焊、气泡来不及逸出形成气孔。所以脱脂这一步做不扎实，后面温度曲线调得再漂亮也救不回来。行业里常规做法是碱洗加超声波，再用纯水漂洗、烘干，零件从清洗到装炉时间也有控制。

Q6：真空度为什么掉到 10⁻² Pa 就开始出问题？

铝表面氧化膜的去除和防止再氧化，依赖高真空环境。工作真空度通常要到 10⁻³ Pa 量级。一旦掉到 10⁻² Pa，残余氧气分压明显上升，铝在高温下重新氧化，钎料润不开，焊缝就出现未钎透和虚焊。升温段放气最猛的时候尤其要盯。

Q7：温场 ±3℃ 是怎么测出来的？

设备验收时，在有效加热区上、中、下、左、右、前、后多个位置绑热电偶，空炉跑一次标准工艺曲线，记录每个点实际温度和仪表设定值的偏差。批量生产时建议定期复校，而不是只看炉子刚到厂那一次报告。某点长期偏冷，那个位置装炉的工件就容易出未钎透。

Q8：石墨压块为什么会掉屑？掉屑有什么影响？

石墨在反复高温、真空、冷却循环后，表面会逐渐粉化。粉化碎屑落在结合面，就变成夹渣；落在流道里，冷却后就是客户滤芯里的黑渣。石墨工装要定期检查、表面打磨或更换，新石墨使用前建议先烘一炉去水汽，再正式装产品件。

Q9：钎料过量为什么会堵流道？

液态钎料靠毛细作用走缝，如果钎料层太厚或额外加了箔片，熔化后的钎料量超过缝隙容积，多余部分就会顺着流道口往里流，在通道里凝固成"钎料瘤"。所以设计时要按缝隙容积反推钎料厚度，不是越厚越保险。

Q10：板子焊完翘曲了，还能不能救？

轻微翘曲可以在后续校平工序压回来；翘曲量大、已经伴随焊缝错位的，通常判废，不要强行校平——强行压可能把原本好的焊缝压裂。预防比补救省事：石墨配重对称分布、温场均匀、保温时间不要过长。

Q11：压升率多少算合格？

压升率指关泵后炉内压力每分钟回升多少帕。行业常见要求是空炉压升率在一个较低量级，具体数值按炉型规格定。压升率偏高，先查炉门密封、真空泵油位和工件放气；带料压升率比空炉更有参考价值，因为生产场景本来就是带工件的。

Q12：新工件第一次打样，重点要盯哪几件事？

打样阶段建议盯五件事：一是脱脂流程走通后做切片看表面残留；二是装配间隙做三组对比；三是石墨配重方案先做轻、中、重三档；四是温度曲线用多点热电偶记下来；五是焊完必做氦检和剖切。这五组数据拿到，批量投产的参数基线就有了。跳过打样直接批量，往往要在良率上交学费。
