所属：成都真空管式炉

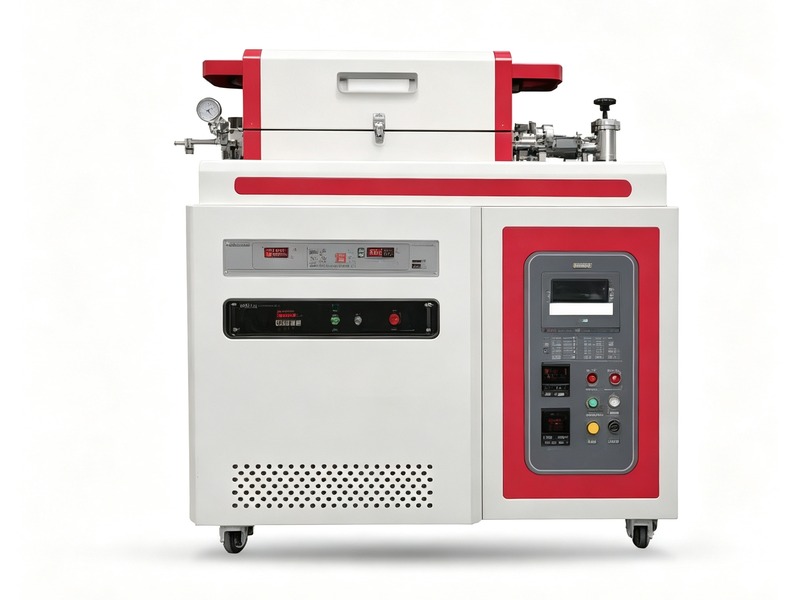

高真空气氛管式炉炉管两端采用真空法兰密封，连接真空机组与气氛气路。与纯气氛炉"直接通气赶空气"不同，真空气氛管式炉先启动真空机组，把炉管内空气、水汽抽到设定真空度（机械泵 6.7×10⁻³ Pa 级，可选分子泵更高），氧含量比单纯通气置换低得多；随后回填工艺气氛（氩、氮、氢或混合气）到设定压力，再按曲线升温。真空模式适合排氧、除气、防氧化；气氛模式适合需要气氛参与反应的工艺（还原、渗氮）；两种模式可在一炉次内切换。一句话：先真空排净，后气氛回填——比直接通气置换更干净，比纯真空炉又多出"气氛参与反应"这一路能力。
一台设备里同时装下真空系统和气氛系统：先抽真空把管内空气排净，再回填氩气、氮气或氢气——真空退火、气氛烧结、气氛还原、CVD 预处理都能在这一根炉管里完成。
炉管两端采用真空法兰密封，连接真空机组与气氛气路。与纯气氛炉"直接通气赶空气"不同，真空气氛管式炉先启动真空机组，把炉管内空气、水汽抽到设定真空度（机械泵 6.7×10⁻³ Pa 级，可选分子泵更高），氧含量比单纯通气置换低得多；随后回填工艺气氛（氩、氮、氢或混合气）到设定压力，再按曲线升温。真空模式适合排氧、除气、防氧化；气氛模式适合需要气氛参与反应的工艺（还原、渗氮）；两种模式可在一炉次内切换。一句话：先真空排净，后气氛回填——比直接通气置换更干净，比纯真空炉又多出"气氛参与反应"这一路能力。
真空＋气氛一体化气路，真空规实时监测，到达设定真空度后自动回填气氛，无需人工切换阀门；极限真空 ≤6.7×10⁻³ Pa（机械泵）、可选分子泵到 6.7×10⁻⁴ Pa 级，对氧敏感材料（钛、锆、活性金属粉末）也能处理；多路气氛质量流量计配比，Ar / N₂ / H₂ 按比例预混，气氛浓度可复现；炉管按温度与气氛选型——石英管 1100 ℃ 级、刚玉管 1600 ℃ 级，高温段和活泼气氛都有对应管材；控温精度 ±1 ℃、升温速率可编程，真空、气氛、温度按同一时间轴联动，一条曲线跑完；配氢气时带阻火器、气体报警与联锁，氢气氛工艺有安全兜底。
典型用在：金属材料（铜、不锈钢、钛合金的真空退火、去应力、除气，惰性气氛防氧化）、粉末冶金（金属粉、合金粉真空脱气＋气氛烧结，钛粉、锆粉等活性粉末保护处理）、陶瓷与电子材料（氮化铝、铁氧体排胶预烧，CVD 前驱体预处理）、电池材料（正负极材料前驱体真空干燥、气氛煅烧）、硬质合金与磁性材料（WC 基、钕铁硼真空/气氛烧结）以及高校、研究所的材料实验与小批量试产。能不能做，看材料对氧的敏感度、气氛要求和温度区间，先拿样品试烧再定方案。
下表为典型配置，炉管尺寸、最高温度、真空度、气氛配置、恒温区长度均可按客户工艺需求调整。
| 项目 | 参数 | 备注 |
|---|---|---|
| 型号 | ZVAF-1200（示例） | 按最高温度命名 |
| 炉管材质 | 石英 / 刚玉 / 310S（按温度与气氛选型） | 可定制 |
| 炉管尺寸 | φ80 × 1000 mm（示例） | 管径 / 长度可定制 |
| 恒温区长度 | 200 / 300 / 400 mm（示例） | 按工件尺寸与产量定制 |
| 最高温度 | 1200 ℃（刚玉管，示例） | 可选配至 1600 ℃（硅碳棒 / 硅钼棒） |
| 长期工作温度 | ≤1100 ℃ | — |
| 温度均匀性 | ±3 ℃（恒温区多点实测） | 实测值以出厂报告为准 |
| 控温精度 | ±1 ℃ | — |
| 升温速率 | 5～20 ℃/min，可编程 | 按材料特性设速 |
| 极限真空度 | ≤6.7×10⁻³ Pa（机械泵） | 可选分子泵至 ≤6.7×10⁻⁴ Pa |
| 真空-气氛切换 | 真空规判定，达标后自动回填气氛 | 可一炉次内切换 |
| 工作气氛 | Ar / N₂ / H₂，可多路混合 | 按工艺配置 |
| 气氛流量控制 | 质量流量计，0～500 sccm（示例） | 按工艺选量程 |
| 氢气安全配置 | 阻火器 ＋ 气体报警 ＋ 联锁（选配） | 通氢必须配 |
| 加热元件 | 电阻丝 / 硅碳棒 / 硅钼棒（按温度段） | — |
| 控制系统 | PLC ＋ 触摸屏，真空-气氛-温度联动曲线存储 | 可配数据记录 |
| 出厂验收 | 空炉检漏 ＋ 真空度测试 ＋ 样品试烧，附报告 | 验收项目按技术协议 |
