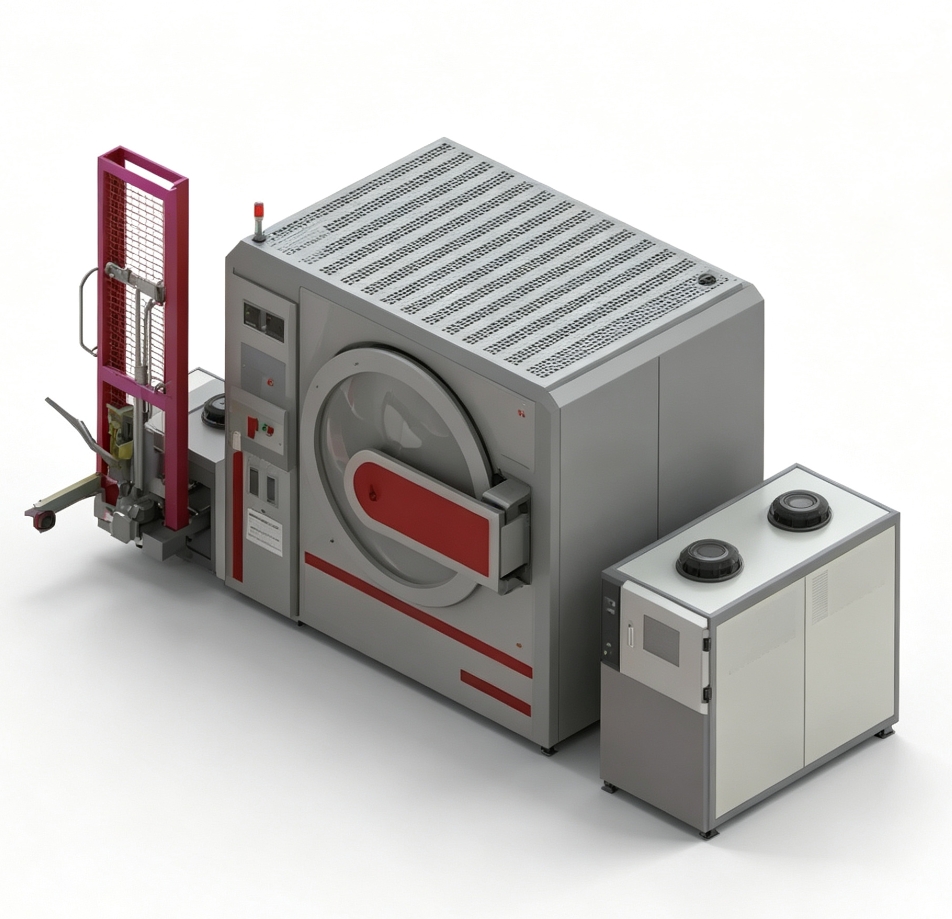

液冷分水器真空钎焊炉

所属：液冷数据中心

液冷焊接炉（真空钎焊炉）是针对液冷散热组件开发的专用焊接设备，主要用于数据中心液冷板、新能源汽车水冷板、消费电子均温板、光伏储能冷却件等产品的批量钎焊。

设备在真空环境下完成焊接过程，焊缝致密无气孔，密封耐压性能好，焊后工件表面光亮，无需后续打磨处理。炉膛可根据工件尺寸定制，从实验室小试样到量产批量生产均可适配。

目前已在多家液冷板生产企业落地应用，覆盖铝制水冷板、铜热管、不锈钢均温板等多种材质的焊接工艺，可根据客户产品结构配套专用装夹工装。

联系我们

服务热线

13631572573

产品详细

产品规格参数

型号	有效热区 W×H×L (mm)	有效容积 (L)	最高温度 (℃)	均温性 (℃)	压升率 (Pa/h)	加热功率 (kW)	典型应用
ZY-ZK-334	300×300×400	45	1350	±5	≤0.67	75	实验室研发、小批量试样
ZY-ZK-446	400×400×600	96	1350	±5	≤0.67	85	工艺验证、中小批量生产
ZY-ZK-669	600×600×900	324	1350	±5	≤0.67	150	标准量产、AMB陶瓷覆铜板
ZY-ZK-8812	800×800×1200	768	1350	±5	≤0.67	360	大型工件、散热器量产
ZY-ZK-8816	800×800×1600	1024	1350	±5	≤0.67	300	汽车零部件、铝散热器量产
ZY-ZK-8820	800×800×2000	1280	1350	±5	≤0.67	420	新能源汽车热管理部件量产
ZY-ZK-8824	800×800×2400	1536	1350	±5	≤0.67	480	大巴散热器、工业冷却器
ZY-ZK-8830	800×800×3000	1920	1350	±5	≤0.67	540	超长工件、AI液冷板量产线

工作原理

真空钎焊炉是在真空环境下，利用低于母材熔点的钎料熔化填充接头间隙，实现工件连接的设备。与常规焊接相比，真空环境下焊接的焊缝无氧化、气孔少，焊接质量更高，适合液冷板、散热器等对密封性要求严格的部件焊接。

抽真空

炉内抽至高真空，排除空气和水汽

升温

按设定曲线升温至钎焊温度

保温焊接

钎料熔化润湿，形成致密焊接层

冷却出炉

控制冷却速度，出炉取出工件

核心卖点

焊缝质量高

真空环境下焊接，焊缝无氧化、气孔少，密封性好，满足液冷部件耐压测试要求。

温场均匀性好

均温性±5℃，保证工件各部位焊接一致，减少变形和虚焊。

真空度稳定

压升率≤0.67Pa/h，炉体密封性能好，适合长期连续生产。

工艺灵活

多段编程温控，可根据不同产品工艺定制温度曲线，操作方便。

型号齐全

从实验室小批量到量产线，8种规格可选，覆盖不同尺寸和产能需求。

应用广泛

适用于液冷板、散热器、水冷模块、AMB陶瓷覆铜板等多种产品焊接。
