多温区管式炉

所属：真空管式炉

多温区真空管式炉是在单温区管式炉基础上升级开发的多温区独立控温型热处理设备，通过在炉管方向布置2个、3个或多个独立加热温区，可实现不同温区的独立温度设定与程序控制，在管内形成可控的温度梯度场。设备配合真空系统与气氛管路，可在真空、惰性气氛、还原气氛等环境下完成材料烧结、退火、回火、扩散、气相沉积等实验与小批量生产工艺，是高校科研院所、新材料企业、冶金陶瓷行业的核心实验设备。采用多通道PID智能控温，每个温区可独立编程50段以上升温曲线，控温精度可达±1℃，能够满足 CVD 生长、材料梯度烧结、气氛扩散实验等对温度场有精确要求的工艺需求。

联系我们

服务热线

13631572573

产品详细

多温区 · 温度/真空/气氛三线联动

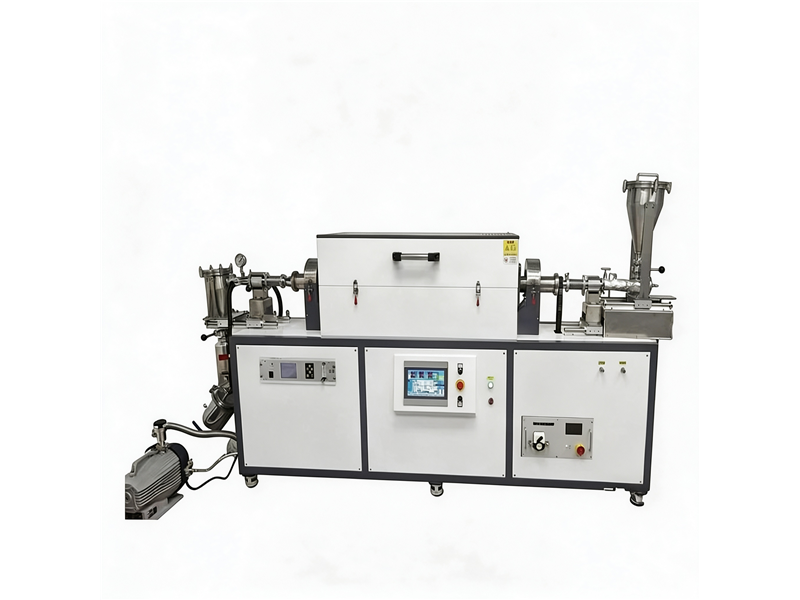

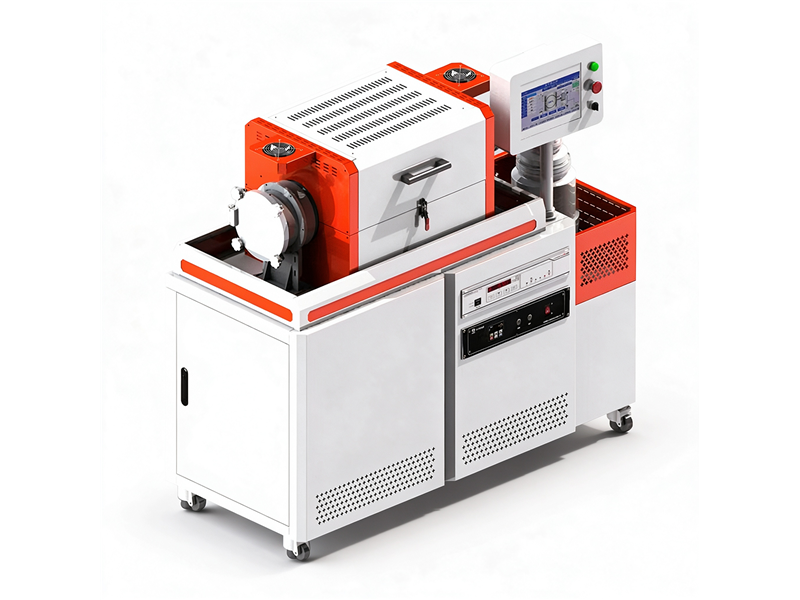

多温区真空管式炉
一根炉管，多段温区独立控温

长工件放进一根炉管，多个温区各自独立控温，升温、真空、气氛按同一时间轴编程执行。碳纤维热处理、陶瓷烧结、CVD 沉积、粉末冶金退火，一段工艺在一台设备里走完。

提交工件参数，先算装炉方案

3 / 5 温区各温区独立 PID 控温

±1 ℃控温精度（串级 PID）

6.7×10⁻³ Pa极限真空度（可选分子泵）

适用工艺：CVD 化学气相沉积梯度热处理气氛烧结真空退火碳纤维碳化粉末冶金

01 · 工作原理

多段温区，同一时间轴

把"不同温度段"放进同一根炉管，各温区按设定曲线联动执行。

装料密封

工件放入炉管恒温区，按长度分布在对应温区段，两端法兰密封。

长工件分段摆放

抽真空 / 充气氛

先抽真空排尽氧与水汽，再按工艺充入 Ar、N₂ 或 H₂、NH₃ 等气氛。

防氧化是前提

多温区分段升温

各温区独立热电偶与 PID 回路，升温速率分别编程，可按长度形成温度梯度。

每段温度独立设

保温 / 工艺段

到达设定温度后保温，或通入反应气体进行 CVD 沉积，气体流量与压力联动控制。

沉积 / 烧结同时走

降温出炉

按曲线降温控制热应力，温度、真空、气氛数据全程记录，可导出追溯。

数据随炉次保存

一句话总结：多温区管式炉解决的核心问题是"一根长炉管里不同位置需要不同温度"——恒温区做均匀加热，梯度段做分段工艺，升温、真空、气氛一条时间轴自动走完，不用多台炉接力。

02 · 主要技术特点

每一条特点，对应一个实际改变

不写形容词，写参数和它能帮你解决什么。

特点一

多温区独立控温（3 温区 / 5 温区可选）

每个温区独立热电偶 + PID 回路，升温速率、保温时间、目标温度分段编程。

实际改变：长炉管各段温度按工艺设定，恒温区长度可调；梯度升温、分段保温一炉完成，不用多台炉接力，换产品只换配方。

特点二

温度—真空—气氛联动编程

升温、真空度、气体流量与压力按同一时间轴设定，节点自动切换。

实际改变：CVD 沉积、气氛烧结这类"边升温边通气体"的工艺自动执行，关键节点不靠人工掐表，批次一致性有保障。

特点三

石英 / 刚玉 / 碳化硅炉管可选

按温度段与工艺洁净度选择炉管材质，管径与长度按工件定制。

实际改变：石英管（≤1200 ℃）透光可观察、更换成本低，适合 CVD 与中试；刚玉管、碳化硅管适合更高温烧结；工艺升级不必换整机，只换炉管。

特点四

温场均匀性 ±5 ℃（多点实测）

出厂前对恒温区多点测温并修正控温参数，实测数据随设备交付。

实际改变：恒温区内工件各位置受热一致，长棒料、长管件两端不过烧、不欠温，验收时有实测报告可查。

特点五

真空 + 气氛双模式

先抽真空排除氧和水汽，再充 Ar / N₂ / H₂ / NH₃，流量与压力可编程。

实际改变：碳纤维、金属粉末、锂电池材料等对氧敏感的材料不氧化；H₂、NH₃ 还原气氛工艺也能做，一台炉子覆盖多种气氛需求。

特点六

工艺数据全程记录 + 多级联锁保护

温度、真空、流量全程记录，超温、超压、断水、真空异常自动停机报警。

实际改变：工艺可复现、可追溯，客户审厂要数据随时调出；夜班无人值守也能自动保护，减少误操作导致的报废。

03 · 适用范围

这些工件，可以上这台炉

按材料与工艺列出典型工件——能不能处理，看材料对温度段、气氛和真空度的要求，先试烧再定。

适用材料与工艺

碳纤维 / C/C 复合材料热处理陶瓷基板、陶瓷零件气氛烧结粉末冶金件真空退火锂电池正负极材料热处理半导体晶圆退火（科研/中试）CVD 涂层与纳米材料沉积催化剂载体活化新材料梯度工艺验证

对应温度段

石英管：≤1200 ℃（CVD / 退火）刚玉管：≤1600 ℃（烧结）碳化硅管：≤1700 ℃（高温工艺）

选炉前的判断

先回答三个问题① 工件最长尺寸与温度段分布？② 需要真空、惰性气氛还是还原气氛？③ 单批装炉量与节拍要求？
提供工件参数，我们出温区配置与装炉方案，确认可行再谈设备。

典型应用（按行业）

碳材料碳纤维预氧化 / 碳化、C/C 复合材料热处理

电子材料陶瓷基板烧结、半导体晶圆退火（中试）

新能源锂电池正负极材料热处理

粉末冶金金属粉末退火、烧结

科研 / 中试新材料梯度工艺验证、小批量样品试制

04 · 技术参数

技术参数（可按工艺定制）

下表为典型配置参数，温区数量、炉管尺寸、最高温度、真空与气氛配置均可按客户工艺需求调整。

项目	参数	备注
温区数量	3 温区 / 5 温区（各温区独立控温）	按工艺段数量定制
炉管尺寸	Φ80～300 mm，长 600～2000 mm（示例范围）	石英管 / 刚玉管 / 碳化硅管可选
最高温度	1200 ℃（石英管）/ 1600 ℃（刚玉管）/ 1700 ℃（碳化硅管）	按炉管材质与工艺选择
长期工作温度	≤1100 ℃（石英）/ ≤1500 ℃（刚玉）	按工艺设定
温场均匀性	±5 ℃（多点测温，恒温区，空炉）	实测值以出厂报告为准
控温精度	±1 ℃（串级 PID 双回路）	—
升温速率	0～20 ℃/min，各温区可编程	与真空 / 气氛联动
极限真空度	6.7×10⁻³ Pa（选配分子泵可达 6.7×10⁻⁴ Pa）	按材料气氛要求选配
气氛系统	Ar / N₂ / H₂ / NH₃（选配）	流量与压力可编程
加热元件	电阻丝 / 硅碳棒 / 钼丝（按温度段）	—
控制系统	PLC + 触摸屏，多温区曲线编程	运行数据可导出
安全保护	超温 / 超压 / 断水 / 真空联锁	异常自动停机报警
电源	380 V / 50 Hz 三相	按整机功率配置
备注	参数可根据客户工艺需求做调整：温区数量、炉管尺寸、温度范围、气氛配置均可定制，选型时说明需求即可。	—

参数可根据客户工艺需求做调整温区数量可定制炉管尺寸可定制气氛配置可定制

05 · 常见问题

选型前，先看这几个问题

按客户咨询最高频的问题整理，回答写参数、写判断方法，不绕弯子。

多温区和单温区管式炉，差别在哪？什么时候需要多温区？

单温区管式炉全炉管一个温度，适合工件整体均匀加热。多温区各段独立控温：
① 长工件需要分段不同温度（如梯度热处理、分段烧结）；② 恒温区要长（一批长棒料、长管件需要大范围均匀温度）；③ 一套工艺含多个温度段（先低温除气、再升温烧结）。
如果您的工件长度在 600 mm 以内、全程一个温度，单温区够用；超过这个范围或要梯度工艺，多温区更合适——判断标准是工件温度和长度分布，不是炉子大小。

3 温区和 5 温区怎么选？

温区数量取决于您工艺里有几个温度段，以及恒温区需要多长：
3 温区：炉管中部 1 个主温区 + 两端 2 个补偿区，适合 600～1200 mm 恒温区、整体均匀加热的场景。
5 温区：更多分段点，适合 1200 mm 以上长炉管、需要清晰温度梯度（如 CVD 沉积时进口低温、中心高温）的工艺。
选型时把工件最长尺寸、目标温度曲线发给工程师，按恒温区长度和梯度需求倒推温区数，不盲目加温区。

石英管、刚玉管、碳化硅管，我该选哪种？

按温度和工艺内容选：
石英管（≤1200 ℃）：透光可观察炉内情况，CVD、退火、中试常用，更换成本低。
刚玉管（≤1600 ℃）：耐温更高、抗热震好，陶瓷烧结、高温退火常用。
碳化硅管（≤1700 ℃）：耐温上限更高，适合高温工艺；价格高于前两者。
温度没超过 1200 ℃ 一般石英管够用；超过再看刚玉或碳化硅。同时考虑气氛（H₂ 对石英有渗透影响，高温 H₂ 工艺建议刚玉管），具体按工艺气体和温度段一起定。

我需要真空烧结，但工艺里要充气氛，这台炉能两用吗？

可以。设备按"先抽真空、再充气氛"设计：先抽至设定真空度排尽氧和水汽，再充入 Ar / N₂ / H₂ / NH₃，流量与压力可编程。
同一炉次内也能切换：真空段除气 → 充气段保护 → 真空段继续，曲线按时间轴编排。
真空度要求、气氛种类、切换节点，选型时写清楚，气路和真空机组按需求配置。

我的工件最长有 1800 mm，能处理吗？

可以，炉管长度按工件定制（600～2000 mm 范围内可加长）。
关键不是"炉管能不能放下"，而是：
① 恒温区长度要覆盖工件的有效加热段，两端补偿区保证均匀性；② 加热功率按炉管长度与温度重新核算；③ 装炉方式——长工件分段摆放，各段落在对应温区。
把工件尺寸、材质和温度要求发给工程师，按恒温区长度出配置方案。

控温精度 ±1 ℃ 怎么保证？出厂能验证吗？

各温区独立热电偶 + 串级 PID 双回路控制，升温段和保温段分别调节，控温精度 ±1 ℃。
出厂前对恒温区做多点测温（空炉、设定温度），修正控温参数后随设备附测温报告；温场均匀性 ±5 ℃ 是空炉实测值。
负载状态下温度会受工件放气、装料量影响，实际以工艺实测为准——验收时按技术协议的项目逐项测，数据可查。

交付和验收包含哪些内容？

出厂前：空炉测温 + 设备联动测试，附测温报告与检测数据。
交付时：设备安装、调试、操作培训，工艺曲线由双方确认后录入。
售后：整机质保、关键部件质保按技术协议约定，质保期内设备异常响应处理。
验收项目（温区数量、炉管尺寸、最高温度、极限真空度、控温精度、安全联锁）逐项写入技术协议，按协议验收。
