GaN 基片欧姆接触退火
痛点
欧姆接触退火需在 850℃ 左右、氮气气氛下快速完成；原设备升温慢，接触电阻偏高且批次波动大。
配置
6 英寸 RTP 快速退火炉，升温速率 80℃/s，N₂ 气氛，850℃ 保温 30s。
结果：接触电阻批次一致性改善，单片退火节拍由数十分钟缩短至 1 分钟内，支撑课题组快速迭代。
联系电话
13631572573

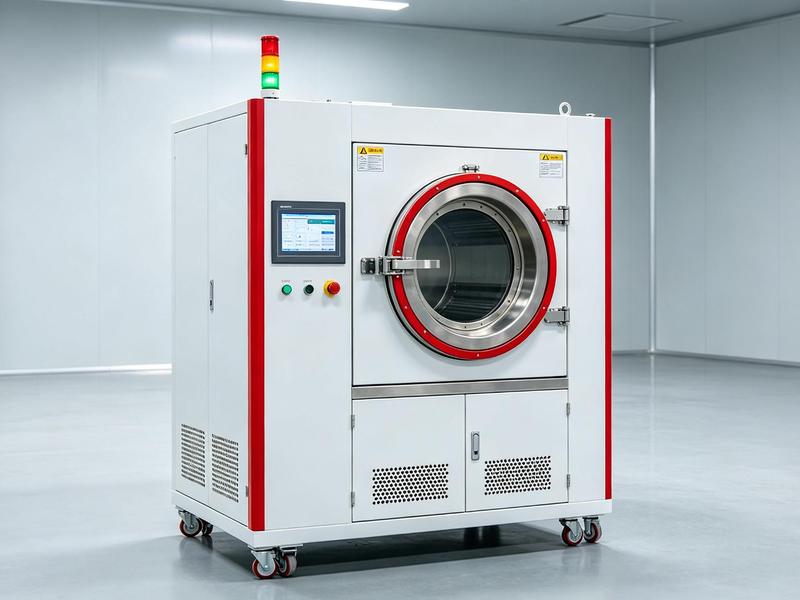

所属：快速RTP退火炉
卤素红外灯阵辐射加热，冷壁腔体，热区只加热样品不加热腔壁；
密闭腔体配高真空机组，工作真空 10⁻³ Pa ~ 10⁵ Pa 可调（高真空版本可选配分子泵）；
多路工艺气氛：N₂ / Ar / O₂ / 5% H₂，1~6 路 MFC 精准配气；
高流量氮气吹扫 + 水冷系统快速降温。

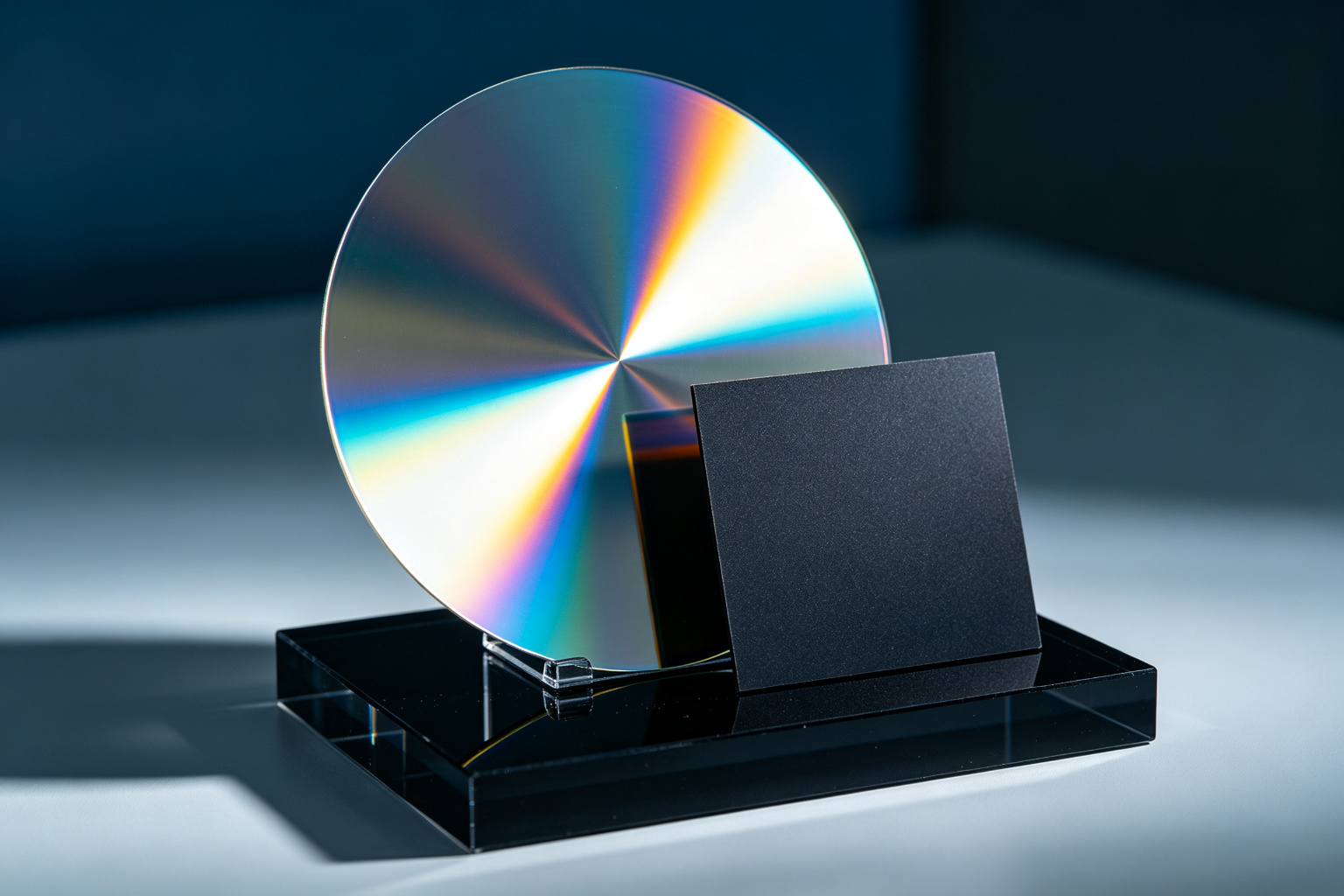

4 / 6 / 8 英寸（Φ200mm）硅片、碳化硅（SiC）基片；
GaN / 蓝宝石基片、多晶硅基片；
石墨及镀 SiC 石墨基座、玻璃基片、金属件、聚合物基片；
MLCC / LTCC 电子陶瓷、压电陶瓷、金刚石半导体材料。
普通管式炉、箱式炉升温慢（分钟级），高温停留时间长，杂质原子热扩散大，超浅结难实现；温度波动导致批次间不一致；气氛控制粗放，样品易氧化污染。RTP快速退火炉用秒级热过程，把上述问题逐个拆掉。
离子注入后晶格损伤需要激活，但传统炉加热慢，掺杂剂扩散过度，器件做不出浅结、陡峭分布；
高温停留时间长，热预算大，薄膜、界面结构被破坏，器件电性能波动；
批次间温度曲线不一致，同一配方不同炉次结果不同，工艺转移、放大困难；
炉内气氛控制粗放，SiC、GaN等基片高温氧化，接触电阻偏高、良率上不去。
卤素红外灯阵辐射加热，冷壁腔体，热区只加热样品不加热腔壁；
密闭腔体配高真空机组，工作真空 10⁻³ Pa ~ 10⁵ Pa 可调（高真空版本可选配分子泵）；
多路工艺气氛：N₂ / Ar / O₂ / 5%H₂，1~6 路 MFC 精准配气；
高流量氮气吹扫 + 水冷系统快速降温。
4 / 6 / 8 英寸（Φ200mm）硅片、碳化硅（SiC）基片；
GaN / 蓝宝石基片、多晶硅基片；
石墨及镀SiC石墨基座、玻璃基片、金属件、聚合物基片；
MLCC / LTCC 电子陶瓷、压电陶瓷、金刚石半导体材料。
掺杂剂被激活的同时抑制热扩散，超浅结、陡峭掺杂分布可做；
欧姆接触电阻更低、硅化物更均匀，器件电参数离散度收窄；
单炉热过程从分钟级压缩到秒级，中试节拍缩短、产能提高；
真空 + 气氛可控，基片表面洁净、无氧化，工艺结果可复现。
RTP 的核心是「让样品本身直接吸收辐射能」：高强度卤素灯阵上下双侧辐射加热，样品秒级升温；温度由串级 PID 双回路实时跟踪；保温结束后，高流量氮气吹扫或水冷把热量快速带走，形成「陡升—短平台—陡降」的热循环，高温停留时间以秒计。
升温段：卤素红外灯阵满功率辐射，样品直接吸收热量，升温速率可编程控制（最高 ≤150℃/s）；
恒温段：串级 PID 双回路——主回路追踪工艺设定曲线，副回路补偿加热功率、环境散热与装料负载的瞬时干扰，恒温精度 ±0.5~1℃；
降温段：高流量 N₂ 吹扫 / 水冷，降温速率 1200℃/min（硅衬底 10~100℃/s），高温停留时间被压到几秒到几十秒；
气氛保护：真空或 N₂ / Ar / O₂ / 5%H₂ 气氛全程可控，隔绝水氧，防止基片氧化污染。
温度 T升温 150℃/s保温 秒级t →卤素红外灯阵（上）卤素红外灯阵（下）晶圆 / 基片RTP 热循环示意：秒级升温 → 短时恒温 → 快速降温，高温停留时间以秒计
不列空泛形容词。下面每一条都写清楚：参数是多少，落在你的产线上会变成什么。
红外灯阵上下双侧辐射，样品直接吸热，高温停留时间从分钟级压缩到秒级。
主回路追踪工艺曲线，副回路实时补偿加热功率、环境散热、装料负载带来的瞬时干扰。
多区红外加热配合分区功率调配，降低片内与片间温差。
热区只加热样品不加热腔壁；MFC质量流量控制器精准配气，密闭腔体可抽真空。
可选配分子泵机组，实现高真空作业环境。
基片尺寸（1~8寸）、温度区间（RT~1300℃）、气氛路数、载盘基座均可按工艺定制。
适用范围
按材料、器件、工艺三个维度列出具体对象，便于直接对照您的工件。
4 / 6 / 8 英寸硅片（Φ200mm）
碳化硅（SiC）基片
GaN / 蓝宝石基片
多晶硅基片（光伏用）
石墨及镀SiC石墨基座
玻璃基片、金属/合金件、聚合物基片
MLCC / LTCC 电子陶瓷、压电陶瓷
金刚石半导体材料
CMOS 芯片、模拟芯片、分立器件
功率器件：IGBT / MOSFET / SiC MOSFET
射频芯片、光电芯片、光电子芯片
MEMS 传感器芯片
LED / miniLED / microLED 芯片
存储器芯片、显示器件
光伏器件：TOPCon / 异质结电池
离子注入激活退火
欧姆接触 / 肖特基接触退火
金属硅化物形成（如 NiSi）
快速热氧化 RTO、快速热氮化 RTN
薄膜沉积后退火、晶化、致密化
去应力退火、电极合金化
MLCC 排胶烧结、多晶硅退火
非晶硅氢化处理、热疲劳循环测试
以下为志远工业 RTP 快速退火炉的定制基准参数，按厂商实测与出厂检验填写。
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 加热方式 | 卤素红外灯阵 / 多区红外辐射加热（冷壁技术） | 可按工艺定制灯区布局 |
| 最高退火温度 | 1200℃（常规硅基）；化合物半导体可扩展至 1300℃ | 可按材料体系扩展 |
| 升温速率 | ≤150℃/s（可编程） | 随材料及装置略有差异 |
| 降温速率 | 1200℃/min；硅衬底 10~100℃/s（氮气吹扫/水冷） | 可按冷却需求配置 |
| 控温精度 | ±0.5~1℃（视型号与测温方式） | 恒温阶段 |
| 温度均匀性 | >500℃：≤±1% 设定温度；≤500℃：≤±5℃ | 可按片径优化 |
| 工作真空 | 10⁻³ Pa ~ 10⁵ Pa（高真空版本可选配分子泵） | 按洁净要求选配 |
| 工艺气氛 | N₂ / Ar / O₂ / 5%H₂，1~6 路可选，MFC 精密控制 | 可按工艺选配 |
| 适配基片 | 标配 4 寸 / 6 寸，可定制至 8 寸（Φ200mm），支持 1~8 英寸材料 | 可定制载盘 / 基座 |
| 测温方式 | N 型 / K 型热电偶 + 高温计（低温 / 高温双高温计可选） | 按温区配置 |
| 温控系统 | 串级 PID 双回路 + 30 段以上可编程曲线 | 可对接上位机 / 数据追溯 |
| 密封结构 | 水冷式密封法兰，不锈钢真空法兰带阀门 | — |
| 设备电源 | AC380V / 50Hz（按需求定制，配 32A / 63A 空开） | — |
备注：以上为定制基准参数，不作为验收依据；参数可根据客户工艺需求做调整，具体以双方确认的技术方案与设备采购协议为准。支持来样评估，可按您的工件尺寸、材料与工艺目标确认匹配性后再下单。
三个常见工艺场景的配置与结果，供您对照自己的产线情况。
痛点
欧姆接触退火需在 850℃ 左右、氮气气氛下快速完成；原设备升温慢，接触电阻偏高且批次波动大。
配置
6 英寸 RTP 快速退火炉，升温速率 80℃/s，N₂ 气氛，850℃ 保温 30s。
痛点
SiC 离子注入激活需高温、氩气气氛；普通设备温场不均，片内激活率差异大。
配置
1300℃ 高真空 / Ar 气氛版本，镀 SiC 石墨基座，多段可编程曲线。
痛点
传统箱式炉排胶周期长，单批次占用炉时多，产能受限。
配置
红外辐射快热模块，排胶 + 致密化分步温区程序。
* 以上为典型工艺场景案例，展示 RTP 在不同产线的配置思路与效果；如需了解与您工件相关的交付案例，可联系我司索取同类工艺的实测数据。
设备采购不只是买一台炉子，还涉及参数匹配、交付验收和长期使用。以下是我们承诺的服务内容。
提供工件尺寸、材料、工艺目标与产量要求，即可获得免费技术选型建议，确认设备参数是否匹配您的工件，避免买回去不适用。
基片尺寸、温区、气氛、节拍逐项核对
可按工艺需求调整参数配置
关键工艺可安排样品评估
整机出厂前完成调试与温度校准，交付时提供安装调试、操作培训与工艺参数协助固化。
按双方确认的技术方案验收
随附操作手册、维护手册、电气图纸与合格证
协助工艺菜单编写与参数固化
质保期内设备故障免费维修（周期按合同约定），提供长期技术支持与备件供应。
远程诊断 + 现场服务相结合的响应机制
常用备件库存，缩短停机等待
终身技术支持，工艺问题可随时沟通
提供工件尺寸、材料与工艺要求，我们给出选型建议与匹配确认。
