在AI算力集群、高端储能电站等场景中，液冷板作为核心散热构件，其焊接品质直接决定了整套系统的运行稳定性。传统焊接工艺难以适配微通道、薄壁堆叠的复杂结构，而真空钎焊凭借无焊剂残留、热变形小、多点同步密封的核心优势，已经成为当前AI液冷板量产环节的核心支撑工艺。东莞志远工业设备在多年的液冷板钎焊加工服务中，总结出了一套完整的工艺规范和质量控制要点。
AI液冷板的母材选型需要结合散热场景的性能要求精准匹配，不同材质对应不同的钎焊工艺窗口：
铝基液冷板：常用6061铝合金作为基板与微鳍片母材，适配轻量化、中低压力工况，广泛应用于AI服务器通用算力模块。铝合金的优势在于重量轻、成本低，导热性能能够满足大部分中功率液冷场景的散热需求。
紫铜液冷板：多选用T2紫铜或TU1/TU2无氧铜，导热率更高，可承载更高热流密度，面向高端GPU、AI加速卡等高功率场景。紫铜液冷板的热导率是铝合金的2倍以上，特别适合单芯片功率500W以上的超高密度散热场景。
不锈钢复合液冷板：采用316L不锈钢作为流道外层母材，适配强腐蚀冷却液、高压运行的特殊工况，多用于储能电站液冷系统和一些有特殊防腐要求的工业场景。
钎料选型需要与母材严格匹配：铝基液冷板优先选用Al-Si系钎料，铜基液冷板可选用铜磷钎料或银基钎料，不锈钢复合结构则适配镍基BNi系列钎料，避免钎料与母材发生不良反应，保障焊缝长期力学性能。
预处理是避免虚焊、堵流道的前提，直接决定最终钎焊良率，很多工厂批量良率上不去，问题往往出在预处理环节。
机械打磨：使用800#以上砂纸或尼龙刷去除母材待焊区域的氧化皮、毛刺，避免局部凸起导致装配间隙超标。对于冲压成型的液冷板零件，还需要去除冲压油和拉伸残留。
化学清洗：采用碱性除油剂去除工件表面的冲压油污，再用弱酸溶液短时间浸泡，清除铝合金、铜材表面的致密氧化膜。清洗过程需要严格控制溶液浓度和浸泡时间，避免过度腐蚀影响工件尺寸精度。
脱水烘干：清洗后的工件立即放入120℃的热风循环烘箱中保温30分钟以上，完全去除表面水分，避免入炉后大量放气破坏真空环境。烘干后的工件需要在无尘环境中冷却，防止二次污染。
工装预处理：配套的高温石墨工装提前在高真空炉内完成去气退火，防止工装在钎焊过程中释放杂质污染工件内腔。工装每次使用后都要清理表面残留的钎料和氧化物，保证后续使用的清洁度。
整个钎焊过程需要严格管控四大核心参数，平衡焊缝强度与流道完整性：
真空度管控：铝基液冷板钎焊真空度需要稳定维持在10⁻²Pa~10⁻³Pa区间，既避免真空度过低导致工件氧化，又防止镁元素过量蒸发流失，保障钎料的润湿活性。铜基、不锈钢液冷板可将真空度提升至10⁻³Pa量级，进一步降低高温氧化风险。
温场与温控：炉膛温场均匀性需要控制在±1℃以内，采用多段自定义升温曲线：低温段以慢速升温充分脱除工件与工装的残留气体，中温段匀速升温接近钎料熔点，高温保温段精准控制在钎料熔点以上5℃~15℃的窄窗口内，既保证钎料充分浸润填缝，又避免温度过高导致钎料漫流堵塞微流道。
装配与工装压紧：工件装配间隙严格控制在0.02mm~0.08mm区间，配合定制石墨工装的均匀压紧力，避免薄壁板体在高温下发生翘曲变形，保障焊后冷板平面度满足与GPU芯片的贴合要求。压紧力需要根据板片厚度和结构刚性做针对性调整，压力过小会导致间隙过大焊缝不致密，压力过大则会压伤流道结构。
冷却控制：保温结束后采用梯度式可控冷却，避免快速降温导致工件产生内应力，防止焊缝出现微裂纹。冷却速率的设定需要结合材质和工件厚度综合确定，紫铜液冷板的冷却速率可以略快，铝基和不锈钢产品则需要更平缓的冷却曲线。
钎焊完成后需要通过多维度检测，全链路排除隐性缺陷，确保交付产品的可靠性：
外观检测：检查工件表面无氧化变色、无明显钎料漫流痕迹，整体形位公差符合图纸要求
流道通球/通液测试：使用对应规格的通球或带压冷却液通入流道，确认无钎料堵塞情况，保证介质流通顺畅
氦质谱检漏：将工件接入氦检设备，整体漏率控制在1×10⁻⁹Pa·m³/s以下，满足3-6bar长期高压运行下的零渗漏要求
高低温循环验证：对抽检工件进行-40℃~120℃的多次冷热循环测试，复测氦检指标无变化，确保焊缝耐受长期热胀冷缩冲击
| 参数项目 | 铝基AI液冷板 | 紫铜AI液冷板 | 不锈钢复合板 |
|---|---|---|---|
| 母材 | 6061铝合金 | T2紫铜 | 316L不锈钢 |
| 钎料 | Al-Si系 | AgCu28 | BNi-5镍基 |
| 钎焊温度 | 600±10℃ | 825±15℃ | 1050±20℃ |
| 真空度 | 3-5×10⁻³Pa | 2-3×10⁻³Pa | 1-2×10⁻³Pa |
| 保温时间 | 8-12分钟 | 5-10分钟 | 15-25分钟 |
| 平面度 | ≤0.05mm | ≤0.03mm | ≤0.08mm |
| 氦检漏率 | ≤1×10⁻⁹Pa·m³/s | ≤5×10⁻¹⁰Pa·m³/s | ≤1×10⁻⁹Pa·m³/s |
注：以上参数为典型工艺参考，实际生产中需要根据产品结构和批量要求做微调。
案例一：某AI服务器厂商液冷板工艺开发项目
客户新开发一款搭载8张加速卡的整机液冷板，初期打样遇到流道堵塞率高、焊后平面度超差的问题。东莞志远技术团队介入后，重新优化了钎料预置方式，将预制成型的箔状钎料替代膏状钎料涂覆，同时调整了工装压紧点的分布，最终将流道堵塞率从12%降到0.5%以下，焊后平面度稳定在0.04mm以内，顺利通过客户的装机验证。
案例二：某储能企业液冷板批量生产项目
该项目为储能电池包配套铝合金液冷板，批量交付要求一次合格率≥95%。东莞志远团队根据客户提供的图纸，制定了完整的工艺规范，从清洗流程、装配标准到炉温曲线都做了明确规定，同时培训了客户的操作团队。量产初期良率稳定在96%以上，客户反馈运行半年来没有出现批量质量问题。

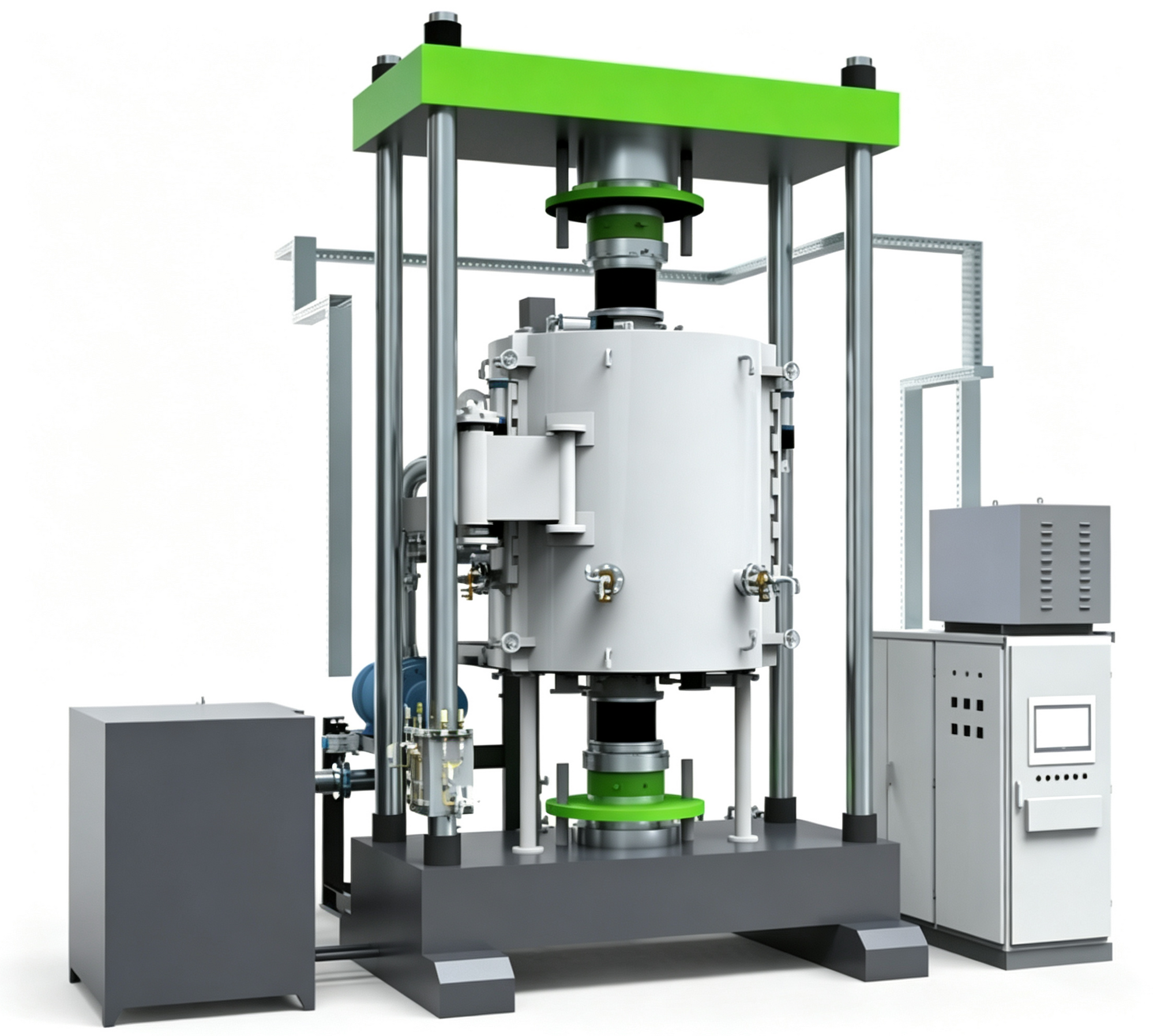

AI液冷板真空钎焊是一项系统性的精密工艺，每一个环节的细节控制都会影响最终成品质量。东莞志远工业设备既可以提供真空钎焊炉设备，也可以为客户提供工艺开发、人员培训和批量加工服务，帮助客户快速建立稳定的液冷板钎焊生产线。如果您在液冷板真空钎焊方面有工艺开发或设备选型的需求，欢迎随时交流。
