所属：真空结晶炉

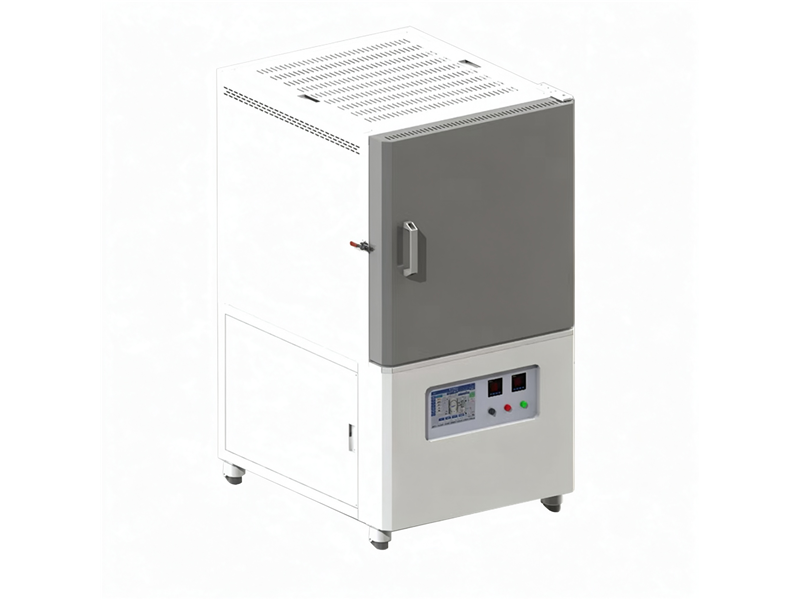

钛冰花结晶炉：用于钛及钛合金制品表面冰花状结晶处理的专业热工设备，设备在真空环境中按设定温升曲线对工件加热保温，使钛材表面晶粒重新排列、生长出均匀的冰花纹理，最高温度1050℃、常用保温温度750-950℃、极限真空度≤5×10⁻²Pa、控温精度±1℃、温度均匀性±5℃，广泛用于钛杯壶、钛餐具、钛工艺品等日用及装饰类制品的表面处理，支持来料打样验证、非标定制与工艺调试。
钛冰花结晶炉是专门用于钛及钛合金制品表面冰花状纹理成型的真空热处理设备。它的处理对象不是高纯钛冶炼，而是杯壶餐具、工艺品、炊具这类日用与装饰制品：设备在真空环境中按设定温升曲线对工件加热保温，促使钛材表面晶粒重新排布并择优长大，形成肉眼可见的块状冰花纹理。处理后制品保留钛原有的轻量、耐蚀与亲肤特性，同时多出一层独特的装饰质感，这也是近年钛杯壶市场常见的差异化卖点。
设备以真空炉体为核心，配合可编程温控与真空机组，把升温速率、保温温度和冷却节奏精确控制在冰花工艺窗口内。与普通退火炉相比，它的温场均匀性、真空保持能力以及分段升温的灵活性，都是按表面花型要求逐项设计过的，这正是钛制品厂家选择专用结晶炉而非通用炉的原因：同样的装炉量，专用炉更容易把花型做到批次一致。
设备采用串级PID温控，把保温段温度波动控制在±1℃以内。对做钛杯的厂家来说，这直接意味着头炉和尾炉的冰花风格一致，客户补单时不用重新调试工艺，排产和质检都能按一个标准走。
真空环境隔绝了高温下钛表面与氧、氮的反应，工件出炉后保持金属本色，花型边界明亮清晰，省去了氧化后另行酸洗、抛光的工序，车间的人工和药水成本随之下降。
纯钛与TA1、TA2、TC4等常用牌号的再结晶温度区间不同，设备支持多段工艺曲线存储与一键调用。厂家接不同牌号的订单，只需切换配方，不用为每个牌号单独买炉。
炉膛按客户工件尺寸定制，单炉可装数百件杯壶类小件，配合分段升温和可控冷却把单炉周期压到 2-4 小时，生产节拍与客户交期能对上，摊到每件上的处理成本更划算。
温度曲线全程记录并可导出存档，配方定型后随时调取。厂家可以把不同客户的工艺要求做成档案，换人操作也不怕参数走样，质量追溯有据可查。
钛材表面的冰花纹理，本质上是晶粒在再结晶温度区间发生长大的宏观取向差异。钛板出厂时晶粒细小、组织均匀，肉眼几乎看不到花纹；当工件被加热到再结晶温度以上并保温一段时间，晶粒吸收变形储能开始长大，不同取向的晶粒对光线的反射特性不同，表面便呈现出明暗相间的块状花斑，这就是冰花效果。
花型是否规则，取决于形核与长大的平衡。升温过快时形核密度偏低，少数晶粒异常长大，花型粗大且大小不一；升温过慢则形核偏多、晶粒细小，花纹不够明显。设备通过分段升温——低温段快速升温缩短周期、接近再结晶温度时放缓速率——把形核密度控制在合适的窗口内。
保温温度决定晶粒长大速率：温度偏高，花型偏大、边界容易模糊；温度偏低，花型细碎、立体感弱。设备将保温段温度波动控制在±1℃，同时由真空机组持续抽气维持炉内低压，避免残留氧在保温阶段与钛反应生成氧化膜盖住纹理细节。
冷却方式对花型定型同样关键：自然冷却让晶粒在降温途中稳定定型，充氩缓冷则适合需要保持花型锐度的产品。两种模式在同一台设备上切换，工艺人员按产品要求选用即可。在真空环境的控制逻辑上，厂内的真空扩散焊炉与冰花炉有不少相通之处，需要处理钎焊类工件时可以参考同套真空技术路线。
| 参数项 | 参考值 | 说明 |
|---|---|---|
| 最高温度 | 1050℃ | 覆盖常用钛材再结晶区间 |
| 常用保温温度 | 750-950℃ | 按牌号与目标花型设定 |
| 极限真空度 | ≤5×10⁻² Pa | 保证保温阶段表面不氧化 |
| 控温精度 | ±1℃ | 串级PID，保温段波动控制 |
| 温度均匀性 | ±5℃ | 炉膛多点热电偶采集 |
| 升温速率 | 5-20℃/min | 分段可设 |
| 冷却方式 | 自然冷却/充氩缓冷 | 按花型定型要求选择 |
| 炉膛尺寸 | 按工件定制 | 常规φ500×600，更大可非标 |
| 加热方式 | 镍铬丝/硅碳棒 | 依温度区间配置 |
| 温控程序 | 16段可编程 | 工艺配方可存储调用 |
| 参数/型号 | ZY-533 | ZY-644 | ZY-755 | ZY-966 | ZY-1288 | ZY-1588 | ZY-1611 | ZY-2488 |
|---|---|---|---|---|---|---|---|---|
| 有效热区 W×H×L (mm) | 300×300×500 | 400×400×600 | 500×500×700 | 600×600×900 | 800×800×1200 | 800×800×1500 | 1000×1000×1600 | 800×800×2400 |
| 装载重量 (Kg) | 150 | 250 | 400 | 600 | 1200 | 1500 | 1800 | 2500 |
| 加热功率 (Kw) | 50 | 60 | 90 | 150 | 240 | 280 | 300 | 330 |
| 最高温度 (℃) | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350 | 1300 | 1350 |
| 温度均匀性 (℃) | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度 (Pa) | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 6.7×10⁻⁴ | 6.7×10⁻⁴ | 6.7×10⁻⁴ |
| 压升率 (Pa/h) | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.62 | ≤0.62 |
| 气冷压力 (bar) | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 | 2 | 2 |
注：参数可根据客户工艺需求做调整，支持非标定制。
注：参数可根据客户工艺需求调整，支持来料打样验证。
钛保温杯与钛茶壶：杯身、壶体的冰花处理是日用钛杯行业的主流工序，批量装炉、花型一致性好，品牌代工厂对炉子的节拍和良率要求高，冰花炉按杯型定制料架即可对接产线。
钛餐具：钛碗、钛盘、钛筷、钛勺的冰花纹理既提升防滑手感，也增加辨识度，处理后仍可进洗碗机清洗，适合餐具厂做系列化产品。
钛工艺品与摆件：茶宠、香插、镇纸、摆件等小件追求类石纹质感，冰花处理批量成本低，适合礼品与文创厂家小批量多品种切换。
户外钛炊具：钛锅、钛杯在露营场景需求增长，冰花处理兼顾美观与耐蚀，能帮品牌方在同类产品里做出区分度。
钛眼镜架与饰品配件：眼镜腿、表壳、饰品小件需要精细花型，炉膛装载量高，单炉处理件数多，适合饰品厂按批交付。
更多真空热工设备可查看产品中心，按工艺需求选型。
Q1：冰花结晶炉和普通真空退火炉有什么区别？
普通退火炉也能把工件加热到再结晶温度，但花型均匀度、真空保持和分段升温能力没有针对表面花型优化。冰花炉在温控精度、温场均匀性和冷却模式上按花型工艺做了专门设计，成品率更有保证。
Q2：不同钛材牌号做出来的冰花一样吗？
不一样。纯钛和不同钛合金的再结晶温度、晶粒长大倾向都有差异，需要按牌号单独试验确定工艺窗口，设备支持多配方存储，切换牌号只需调用对应曲线。
Q3：花型大小可以控制吗，比如要细碎小花还是粗放大花？
可以。升温速率和保温温度共同决定花型尺寸：升温和保温偏上沿花型偏大，偏下沿花型细碎。工艺人员通过两段参数组合即可在宽范围内调节，正式生产前建议来料打样确认。
Q4：处理后工件颜色会变化吗？
真空环境下钛表面不与氧反应，处理后保持金属本色。若工艺要求带色效果，可另行着色处理，冰花纹理仍会在底色上呈现。
Q5：一件钛杯的处理周期大概多长？
含装炉、升温、保温、冷却，单炉周期一般在 2-4 小时，与装炉量、炉膛尺寸和工艺曲线有关，量大时可通过料架优化提升单炉件数。
Q6：冰花效果在批次之间能稳定复现吗？
同牌号、同工艺曲线下可以稳定复现，保温段±1℃的控温精度把批次差异控制在很小范围，配合曲线存档可实现按单追溯。
Q7：设备最大能做多大的工件？
炉膛按客户工件定制，常规可做到直径600mm、深度800mm，更大尺寸可非标设计，料架与装炉方式一并按工件规划。
Q8：支持来料打样吗，怎么验证花型？
支持。客户寄来样件，我们按目标花型调整曲线试烧，确认效果与周期后据实报价，打样数据可作为正式生产的工艺起点。
Q9：冰花炉报价包含哪些内容？
报价一般含设备主机、真空机组、温控系统、料架及安装调试，具体配置影响价格，按工艺需求和炉膛尺寸单独核算，无隐形费用。
Q10：非标定制一般多久交货？
标准型号交货周期约30-45个工作日，非标定制视炉膛尺寸与配置复杂度顺延，以双方确认的技术方案为准。
Q11：设备安装调试与售后怎么安排？
设备到厂后由我方安排安装调试与操作培训，质保期内提供售后响应，工艺问题可远程或上门协助解决。
Q12：一台设备一天大约能处理多少件钛杯？
按单炉400件杯体、炉次周期3小时估算，三班连续生产日处理量可达三千件上下，实际产能与装炉方式和工艺曲线相关。
东莞市志远工业设备有限公司专注真空热工设备研发制造，可为客户提供冰花结晶工艺试验、设备定制、安装调试与操作培训服务，欢迎来厂考察、来料打样。
