联系电话
13631572573
所属：真空结晶炉

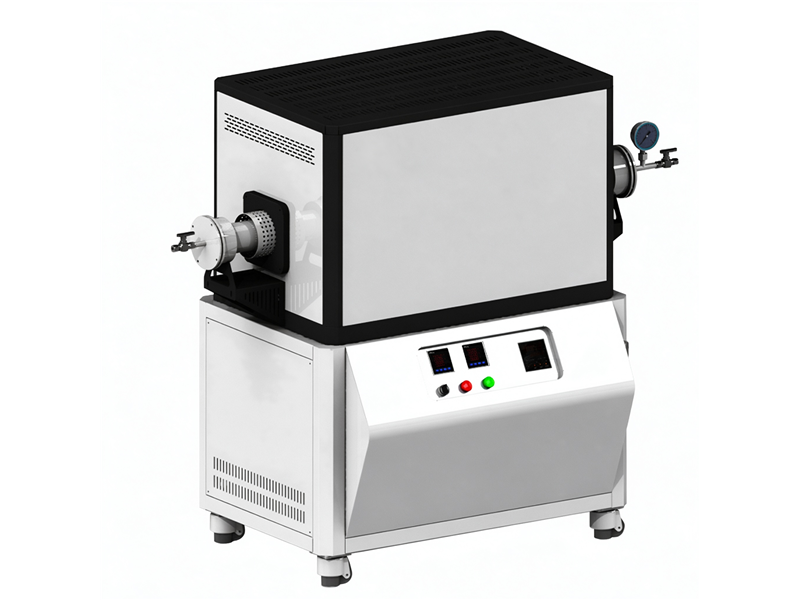

彩钛结晶炉：用于钛制品表面彩色结晶效果的处理，通过控制真空环境下的加热温度与保温时间，使钛材表面在结晶的同时呈现蓝紫金绿等干涉色，形成兼具纹理与色彩的装饰效果，最高温度1000℃、常用保温温度700-850℃、极限真空度≤5×10⁻²Pa、控温精度±1℃、温度均匀性±5℃，适用于钛首饰、钛装饰件、钛工艺品等装饰类制品，支持来料打样验证、非标定制与工艺调试。
彩钛结晶炉是把真空结晶与可控氧化着色合并在同一炉次内完成的钛表面处理设备。它的处理对象是钛餐具、钛首饰、钛工艺品这类需要彩色外观的制品：不靠电镀、不靠喷涂，而是在钛基体表面生长一层厚度受控的氧化钛薄膜，利用膜层上下表面反射光的干涉效应，呈现蓝、紫、金、绿等干涉色。膜厚不同，干涉色就不同，这正是彩钛制品区别于钛本色处理的核心所在。
对做彩钛的厂家来说，难点不在"能不能上色"，而在"每一炉颜色都对得上"。氧化膜生长对温度、时间、氧气进入量极其敏感，差几摄氏度或差几分钟，颜色就偏一个色号。设备用真空机组、精密气路与串级PID温控把这三个变量锁在窄区间内，让批量生产的色差控制在色卡可接受的范围。与单纯的真空结晶炉相比，它多出一路微量充气与分压控制；与普通空气氧化炉相比，它的氧化过程是定量、可复现的。
设备通过氧分压与保温时间的组合直接决定氧化膜厚。对做钛首饰的厂家而言，这意味着今天试出来的紫色，下个月补单还是同一个紫色，不必每次靠老师傅对眼睛调色，质检可以按色卡批量判色，退货率跟着降。
温场均匀性控制在±5℃、控温精度±1℃，配合炉膛内多点测温，炉心与炉边工件的膜厚差异被压到很小。客户最担心的"头件和尾件两个色"在批量装炉时明显减少，整批货可以按一个色号交，挑拣返工的工时省下来。
工件在同一炉次内先完成组织结晶、再完成可控氧化，不用结晶完转炉重新装料。车间少一次搬运、少一套周转工装，单炉节拍缩短，人工与工装成本都跟着降，排产也更顺。
气路配质量流量控制器，按毫升级流量定量通入氧气或含氧混合气。厂家不用担心"空气一进炉颜色就跑了"，氧化速率由设备参数说了算，工艺窗口可以固化存档，换人操作也不跑偏。
每种颜色对应一条温控加气路曲线，存在设备里一键调用。接新订单只需选配方，换色换批次都不靠现场经验，新人照着程序走也能出合格色，订单切换的时间成本大幅下降。
氧化膜是钛基体原位生长的，不是外加镀层。做成餐具首饰后，膜层与基体结合牢固，日常佩戴、清洗不掉漆、不剥落，客户投诉中"掉色""掉皮"类问题大幅减少，售后压力减轻。
钛在含氧环境中加热，表面会自然生成一层氧化钛薄膜。膜厚落在几十到几百纳米量级时，光线在膜的上表面和钛基体表面分别反射，两束光叠加产生干涉，特定波长被加强，人眼看到的就是蓝、紫、金、绿等干涉色。膜厚每变化十几纳米，颜色就跳一个色号，所以彩钛工艺的本质，是用温度、时间和氧分压把膜厚算准。
升温段先把工件升到设定着色温度，这一段炉内保持真空，避免升温途中氧乱入造成膜厚失控。到达温度后，设备按设定流量微量通入含氧气体，把氧分压稳定在工艺值；保温时间直接决定膜厚长多少，时间到即停止充气、抽走余氧。整个氧化过程是定量推进的，而不是靠炉内残余空气碰运气。
结晶与着色的协同体现在先后次序上。先在真空下完成结晶组织调整，让表面晶粒状态稳定下来，再切换到微量氧化气氛长膜；如果反过来先氧化后结晶，高温下膜厚会失控、颜色被烧花。设备用同一条多段程序把两个阶段的气氛切换自动完成，工艺人员不用人工干预阀门。
着色前的表面状态对最终颜色影响很大：工件残留的水分、油污会在高温下分解出额外氧，干扰氧分压设定值，造成局部色斑。对颜色一致性要求更高的厂家，可配合真空脱羟炉先把工件吸附的水汽除净，再进彩钛炉着色，整炉颜色的稳定性会再上一个台阶。
| 参数项 | 参考值 | 说明 |
|---|---|---|
| 型号系列 | ZY-CT-系列 | 按炉膛尺寸与着色产能分档 |
| 最高温度 | 1000℃ | 覆盖着色与结晶共用区间 |
| 着色温度区间 | 600-880℃ | 蓝紫色段偏低、金绿色段偏高 |
| 常用保温段 | 700-850℃ | 按目标色号选定 |
| 氧分压控制 | 10-1000 Pa 可调 | 微量充气定量维持 |
| 充气流量 | 0-500 mL/min | 质量流量控制器控制氧气或含氧混合气 |
| 色差控制 | 同批 ΔE≤1.5 | 按标准色卡比对 |
| 控温精度 | ±1℃ | 串级PID，保温段波动控制 |
| 温度均匀性 | ±5℃ | 炉膛多点热电偶采集 |
| 极限真空度 | ≤5×10⁻² Pa | 升温段维持无氧环境 |
| 升温速率 | 5-15℃/min | 分段可设 |
| 冷却方式 | 充氩缓冷 | 保护膜层稳定定型 |
| 温控程序 | 16段可编程 | 气氛切换与温控联动 |
| 炉膛尺寸 | 按工件定制 | 常规φ500×600，更大可非标 |
| 参数/型号 | ZY-533 | ZY-644 | ZY-755 | ZY-966 | ZY-1288 | ZY-1588 | ZY-1611 | ZY-2488 |
|---|---|---|---|---|---|---|---|---|
| 有效热区 W×H×L (mm) | 300×300×500 | 400×400×600 | 500×500×700 | 600×600×900 | 800×800×1200 | 800×800×1500 | 1000×1000×1600 | 800×800×2400 |
| 装载重量 (Kg) | 150 | 250 | 400 | 600 | 1200 | 1500 | 1800 | 2500 |
| 加热功率 (Kw) | 50 | 60 | 90 | 150 | 240 | 280 | 300 | 330 |
| 最高温度 (℃) | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350 | 1300 | 1350 |
| 温度均匀性 (℃) | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度 (Pa) | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 6.7×10⁻⁴ | 6.7×10⁻⁴ | 6.7×10⁻⁴ |
| 压升率 (Pa/h) | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.62 | ≤0.62 |
| 气冷压力 (bar) | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 | 2 | 2 |
注：参数可根据客户工艺需求做调整，支持非标定制。
注：参数可根据客户工艺需求调整，支持来料打样验证。
钛餐具与钛杯壶：钛碗、钛杯、钛壶的彩色外观是日用钛品的重要卖点，干涉色均匀、膜层不脱色，适合餐具品牌做彩色系列，批量装炉色差小，线上线下铺货一致。
钛首饰与钛饰品：钛戒指、钛项链坠、钛耳钉对颜色一致性要求高，同批次首饰要落在同一色号，设备的定量氧化正好满足饰品厂按批交付、按色卡验货。
钛工艺品与文创摆件：茶宠、香插、镇纸追求彩色金属质感，彩钛工艺比电镀工序环保、无镀层脱落，适合文创礼品渠道做差异化选品。
钛眼镜架与表壳配件：镜腿、表壳、配饰小件彩色处理批量成本低，膜层耐磨不脱，适合配件厂开彩色产品线，单炉件数多、交期稳。
钛户外与露营器具：彩色钛杯、钛餐具在户外场景辨识度高，氧化膜不影响钛本身的耐蚀性，适合露营装备品牌按色系做联名款。
更多真空与气氛控制热工设备，可了解真空扩散焊炉同系列炉体的真空与气路控制能力，按工艺配套选型。
Q1：彩钛的颜色是怎么来的，是电镀上去的吗？
不是电镀。颜色来自钛表面原位生长的氧化钛薄膜，膜厚几十到几百纳米时产生光的干涉效应，呈现蓝、紫、金、绿等色。膜层与基体一体，不存在镀层脱落的问题。
Q2：颜色怎么控制，为什么不同炉会出现色差？
颜色由膜厚决定，膜厚由着色温度、保温时间、氧分压三个参数共同决定。参数飘了膜厚就飘，颜色随即偏色。设备用精密气路与±1℃温控把三个参数锁在窄区间，同批色差ΔE可控制在1.5以内。
Q3：一台炉子能出多少种颜色？
通过调整温度、时间、氧分压的组合，同一台设备可覆盖蓝、紫、金、绿、红棕等常见干涉色色段。每种颜色存一条配方，换色直接调用程序，不必重新试炉。
Q4：彩钛会不会掉色，能经得住日常使用吗？
氧化膜是基体生长出来的，结合力强，正常佩戴、清洗、进洗碗机都不会脱色。膜层本身耐腐蚀，颜色稳定性好于外加镀层，长期使用不易发花。
Q5：处理前工件表面要做哪些准备？
需要除油清洁、去除表面不均的旧氧化层，必要时先经真空脱羟去除吸附水汽。表面状态一致着色才均匀，否则局部膜厚差异会显出色斑。
Q6：彩钛结晶炉报价一般包含哪些配置？
报价含炉体主机、真空机组、质量流量气路、串级温控、料架及安装调试。具体按炉膛尺寸、颜色种类与产能要求核算，方案不同价格不同。
Q7：想先验证颜色效果，可以寄样打样吗？
支持。客户寄来工件并告知目标色号，我们按色卡试烧并回寄确认，色差达标后再谈设备方案，打样数据直接作为正式生产的配方起点。
Q8：非标炉膛按工件定制要多久交货？
常规型号约30-45个工作日，非标炉膛、气路扩展与料架方案视复杂度顺延，以双方确认的技术协议为准。
Q9：一条彩色工序单炉周期多长？
含装炉、升温、保温氧化、充氩冷却，单炉约2-3.5小时，与装炉量和目标颜色有关，小件料架一次可装数百件。
Q10：设备买回来，操作人员多久能上手？
到厂后我方负责安装调试与操作培训，配方程序固化后按单调用即可，普通车间人员按规程操作就能稳定出色。
Q11：质保与售后怎么安排？
质保期内提供售后响应，温控、气路、真空系统故障可远程或上门处理，换色工艺问题可协助调试配方。
Q12：不同牌号的钛做出来的颜色一样吗？
同参数下不同牌号表面氧化速率略有差异，颜色会有偏差。设备支持按牌号分配方存储，切换牌号调用对应曲线即可。
东莞市志远工业设备有限公司专注真空热工设备研发制造，可为彩钛制品客户提供着色工艺试验、设备定制、安装调试与操作培训服务，欢迎来厂考察、来料打样。
