10T小型真空热压炉

小型真空热压炉是什么设备

10T小型真空热压炉是一种把真空加热与轴向加压集成在紧凑型炉体内的间歇式热工设备，主要面向小尺寸粉末试样的致密化烧结。它的加工对象是装在小规格石墨模具里的陶瓷、金属或复合材料粉末：模具放在上下压头之间，炉腔抽真空后，发热体把模具和粉料加热到设定温度，小型液压缸同时通过压头向粉料施加轴向压力，使坯体在高温软化状态下逐步收缩，出炉后得到接近理论密度的片状、柱状或环状试样。从装粉、抽真空、升温加压到降温出模，整个过程在同一台设备上按预设程序完成。

与生产车间里的大吨位热压炉相比，10吨机型的框架、油缸和炉膛都按小尺寸设计，整机重量轻、占地面积小，对厂房高度和地基承重的要求明显降低，普通实验室场地即可安放。它也不同于只加热不加压的真空烧结炉：小型热压炉在高温段叠加机械压力，把扩散传质、塑性流动和颗粒重排几种致密化机制同时激活，小试样能在更低温度、更短保温时间内致密，晶粒不易长大。对需要频繁更换配方、每批数量又不多的研发场景而言，小炉升温快、降温快、清炉方便，换一套模具就能换一个课题，工艺迭代节奏明显更短。

10吨机型的结构与占地特点

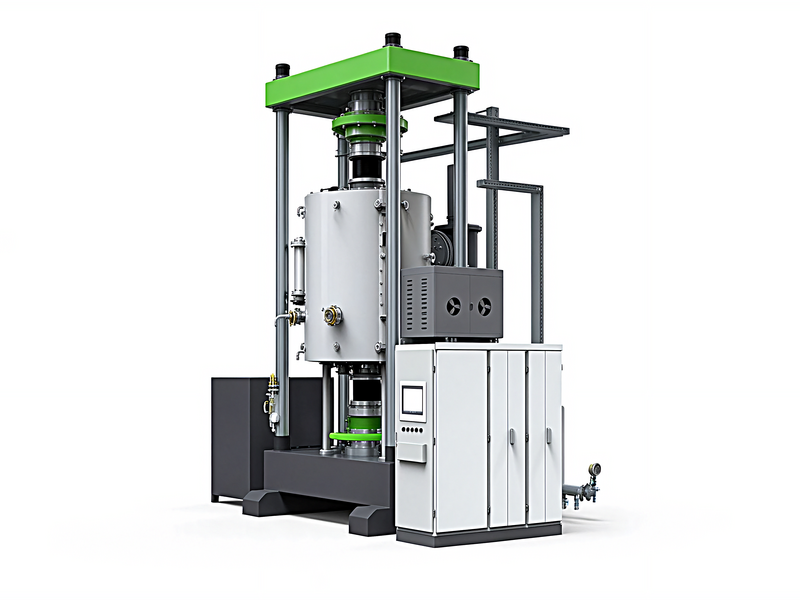

整机采用立式紧凑框架，炉体为双层水冷不锈钢圆筒，框架上部布置小型油缸与活动横梁，下部是固定压头座，炉腔位于框架中部，打开侧开式炉门即可装取模具。上压头随横梁上下运动，下压头固定在炉底水冷座上作为反力支撑，两个压头中心都通水冷却，避免热量沿压头传到液压密封件。炉门采用耐温密封圈，压头穿过炉壁处用柔性波纹管密封，波纹管既能随压头小幅伸缩，又能维持炉内真空，外侧通水冷却以延长寿命。

加热系统按常用1600℃档配置，发热体围绕模具对称布置，采用可控硅调功与PID闭环，隔热屏为多层复合结构以减少热损失。真空系统由机械泵、阀组与真空规组成，要求更高真空度时可选配分子泵接口。液压站与炉体就近布置或分体安放，油泵、比例伺服阀、压力传感器构成压力闭环，压力可按设定斜率缓慢上升，并在保温段自动补压，压力偏差控制在满量程的±1%，位移传感器同步记录坯体厚度变化，便于判断致密化是否到位。

小型炉的公用工程配套相对简单：供电按几十千瓦装机容量接入即可，冷却水需保证稳定流量与进水温度，配一台小型冷水机即可独立循环；真空泵与控制柜可安放在炉体旁，车间无需专门浇筑深地基。需要提醒的是，虽然整机重量不大，安放位置仍要考虑模具与工件的取放空间，炉前留出开门和操作距离，炉体上方留出压头维护空间，地面保持水平，并就近设置排水与排风接口，这些细节在方案布置阶段确认好，后期使用会顺手很多。

小吨位热压的工艺曲线怎么走

小试样热压的致密化过程，是热激活扩散与机械压力共同作用的结果。粉料在常温下先靠颗粒堆积获得初始形状，加热到一定温度后，颗粒接触区开始扩散、形成颈部；进入高温段材料软化，外加压力让接触点应力集中，颗粒发生塑性变形与旋转重排，孔隙被逐步压闭。由于试样体积小、传热路径短，小炉内模具各处温度比较接近，致密化推进均匀，这也是小试样数据常被用来做工艺初筛、再向大炉移植的原因。

一条典型的小吨位曲线分几段执行：室温到粘结剂分解温度区间保持零压或微压、慢速升温，让粉料中的成型剂缓慢排出，避免气体集中逸出造成鼓泡；继续升温到烧结温度的七成左右，施加额定压力的两三成，使颗粒初步靠拢、防止坯体膨胀；接近烧结温度时把压力线性加到设定值并保温，这段是致密化主体；保温结束后在保压状态下降温，降到材料软化温度以下再卸压，避免高温无约束引起回弹变形。温度与压力由PLC按同一时间轴调度，曲线可存档、可复现。

压力换算在选模时需要留意：10吨力作用在直径较小的模具上能得到不低的压强，换成大直径模具后压强会迅速下降，因此10吨机型适配的试样截面有限，大尺寸工件需要更大吨位设备。模腔内壁可涂氮化硼涂层或垫石墨纸，防止烧结后试样与模具粘连，模具侧壁也可开排气小孔。对只做无压致密化、对机械压力没有要求的工艺，也可参考厂内真空烧结炉的选型思路，先判断是否真需要热压再确定设备。

10T小型热压炉技术参数

注：参数可根据客户工艺需求做调整，支持非标定制。

小型热压炉的选型与使用建议

选小炉时先把试样尺寸、目标温度和所需压强三项理清，再反推炉膛与吨位：试样最大直径决定模具外径，模具外径加隔热间隙决定炉膛内径；烧结温度加上合理余量决定温度档；所需压强乘以受压面积决定压力。对仍在探索的课题，可先按当前材料需求选型，不必为尚不确定的高温、大尺寸提前买单，小炉投资不高，后续材料路线明确后再配相应设备更稳妥。

日常使用中，保持炉腔清洁与冷却水路畅通是两条基本要求：每炉出炉后清理石墨粉尘与散落粉末，定期检查密封圈、波纹管与发热体状态；冷却水按要求软化并定期查看流量，避免结垢造成局部过热。更换模具时轻拿轻放、确认压头对中，升温前核对曲线与配方，这些操作习惯能减少人为废品、延长设备与模具寿命，操作规程随设备一并交付。

小型热压炉能用在哪些场合

科研与教学：高校材料实验室、院所中试基地用它做陶瓷、粉末冶金、碳材料的配方筛选与工艺验证，小炉批次灵活、升温降温快，学生在指导下上手也比较安全，实验数据可重复、可记录。

小批量试制：企业研发部门在新产品定型前用小炉打样，逐炉确认温度、压力与密度、收缩率的对应关系，工艺窗口摸清后再上量产设备，减少在大炉上反复试错的原料与时间成本。

小型制品供货：对体积小、批量适中的密封环、垫片、靶材小片、特种陶瓷小件等制品，小炉可直接承担小批量生产，一炉出几件到十几件，排产灵活。某新材料企业在研发陶瓷基片时，先用10吨小炉做梯度试验，固定压力、改变烧结温度，十余炉后确定工艺窗口，再把成熟曲线移植到量产大炉，整个验证阶段没有占用主力生产设备，原料与电耗消耗也明显减少，小炉在此过程中承担了工艺数据库的角色。

更多真空热工设备以及不同吨位、不同结构的热压炉型，可查看真空热压炉产品中心，按试样尺寸、温度与产能选型，志远工业设备可协助客户做工艺匹配与产能核算。

采购与工艺答疑

Q1：10吨小炉适合做多大尺寸的试样？

适配小规格模具，常见热区Φ120×150mm，适合直径几十毫米、厚度不大的片、柱、环试样。具体可按客户模具尺寸核对，模具外径要小于炉膛内径并留隔热间隙。

Q2：小炉的温度上限能做到更高吗？

标准配置1600℃，可按工艺需要提高配置，发热体与隔热屏相应升级。温度越高成本越高，建议按实际烧结温度加合理余量选择，避免过度配置。

Q3：真空度不够高会影响试样吗？

对一般陶瓷、粉末冶金试样，机械泵配置可满足要求；处理含易氧化元素或要求高纯的材料，建议选配分子泵提高极限真空。真空度以工艺要求为准。

Q4：热压和无压烧结在小炉上差别明显吗？

明显。热压在高温叠加轴向压力，致密化温度更低、时间更短、晶粒更细；无压烧结只靠温度驱动。是否需要热压取决于材料体系与目标密度。

Q5：一条工艺曲线大概多长时间？

与材料、温度和保温时间有关，小炉升温降温快，多数试样整个周期在数小时内。排胶段慢、高温保温段按工艺设定，具体以打样数据为准。

Q6：压力按什么方式设定和控制？

在触摸屏上按段设定压力与上升斜率，伺服阀闭环控制，保温段自动补压。也可切换恒压模式，压力与位移曲线同步记录、可导出。

Q7：石墨模具能用多少次？

寿命与温度、压力和材料有关，小试样压力不大、温度适中时模具可使用较多炉次；高温高压下损耗加快。内壁粗糙后可车削修复，涂层每次重涂。

Q8：支持来料打样吗，怎么安排？

支持。客户寄来粉料并说明目标指标，我们在小炉上按拟定曲线试压，检测密度、收缩与外观，确认工艺窗口后再提供报价与方案。

Q9：小炉对场地有什么要求？

场地平整、就近供电供水即可，无需深地基；炉前留操作空间、炉顶留维护空间。具体安装条件在合同后提供清单，布置图可提前核对。

Q10：设备报价包含哪些内容？

一般含炉体、加热与温控、真空系统、液压站、控制柜及安装调试；冷水机、分子泵、自动装料装置按选配核算，按配置单独报价并列明明细。

Q11：交货周期多久？

标准规格约40-60个工作日，非标配置按复杂程度顺延。技术方案确认后排产，制造进度可定期反馈，出厂做空炉测温与试压。

Q12：操作培训和售后怎么安排？

设备到厂后负责安装调试与烘炉，对操作、维修人员做曲线设定、报警处理与日常维护培训，质保期内响应问题，易损件按清单供应。

Q13：小炉能否以后升级成大吨位？

不建议按升级思路选型，油缸、框架与基础都按额定力设计，加大吨位基本等于更换设备。建议按未来几年的试样尺寸合理选择，或先用小炉做研发、再另配量产炉。

东莞市志远工业设备有限公司专注真空热工设备制造，可为科研院所与企业实验室提供小型真空热压炉的工艺试验、设计制造、安装调试与操作培训服务，欢迎来厂考察、来料打样。
