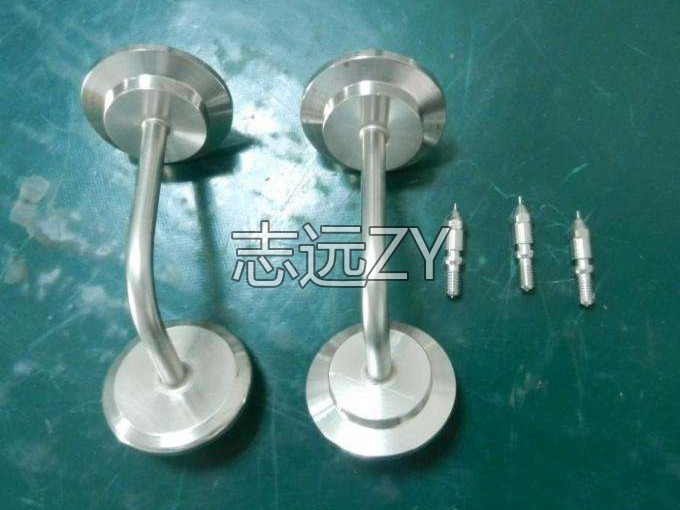

不锈钢波纹管真空钎焊是一项对工艺细节要求很高的精密制造技术。由于产品壁薄、焊缝多、精度要求高，任何一个环节的操作偏差都可能导致成品变形、渗漏甚至报废。东莞志远工业设备在不锈钢波纹管钎焊领域积累了丰富的实操经验，本文系统梳理完整的工艺流程和操作规范。
焊前准备是决定最终质量的基础环节，必须严格按照规范执行。
来料检验：首先检查不锈钢波纹管原材料的壁厚、波纹形状、尺寸精度是否符合图纸要求，表面有无划痕、凹陷等缺陷。壁厚公差通常控制在±0.02mm以内，波纹间距公差控制在±0.05mm以内。
精密清洗：将波纹管散件放入碱性除油剂中超声波清洗15-20分钟，去除机加工残留的切削液、油污。之后用去离子水反复漂洗，再放入无水乙醇中脱水，最后放入80℃烘箱中保温30分钟烘干。清洗后的工件不能用手直接接触待焊面，防止油脂污染。
工装准备：定制的石墨工装或不锈钢工装提前在1000℃高真空炉中完成去气退火，去除工装表面吸附的水汽和杂质。工装每次使用后都要清理表面残留的钎料和氧化物，保证清洁度。
钎料装配和工件定位直接影响最终焊缝质量，是核心操作环节。
钎料选型：根据波纹管的材质和性能要求选择合适的钎料。304不锈钢常用BNi-2镍基钎料，316L不锈钢常用BNi-5镍基钎料。钎料形状通常为箔状，厚度0.05-0.1mm，宽度根据焊缝宽度定制。
钎料预置：将预制成形的钎料箔片精准放置在每一处焊缝位置，确保钎料覆盖待焊间隙。预置过程要避免钎料偏移，否则会导致局部焊缝未焊透或钎料过多流入流道。
工件定位：将波纹管散件放入定制工装中，每个波纹和端部接头都有对应的定位卡槽，保证所有散件的位置度偏差控制在0.05mm以内。工装压紧力要均匀，避免局部压力过大压伤薄壁波纹。
炉内工艺曲线是整个流程的核心，必须严格按照工艺规范执行。
第一阶段：低温除气
启动真空机组抽气，待炉内真空度达到5×10⁻²Pa后开始升温。以8-10℃/min的速率从室温升至400℃，保温30分钟，让工件、工装和炉内构件充分除气，排出表面吸附的水汽和挥发性杂质。
第二阶段：中温升温
以5-8℃/min的速率从400℃升至900℃，保温15-20分钟，让工件整体温度进一步均匀化，同时提前释放母材内部的加工残余应力。
第三阶段：高温钎焊
以3-5℃/min的速率精准升至钎焊温度（通常1020-1080℃，根据钎料类型调整），保温10-20分钟。这个阶段要严格控制炉温均匀性在±3℃以内，让所有位置的钎料同步充分熔化，依靠毛细作用填充每一处焊缝间隙。
第四阶段：梯度冷却
保温结束后，先以1-2℃/min的极慢速率随炉冷却至800℃，避免快速冷却产生巨大热应力导致工件变形；之后向炉内充入高纯氩气，将冷却速率提升至5-8℃/min，快速冷却至200℃以下，最后自然冷却到150℃以内再开炉取出工件。
焊后处理和质量检测是保障交付质量的最后关口。
出炉操作：当炉内温度降至150℃以下时才能打开炉门取出工件。过早破空会让高温状态的不锈钢接触空气发生氧化，导致表面变色、焊缝性能下降。
外观初检：取出工件后先进行外观检查，观察焊缝位置是否形成连续均匀的钎料圆角，表面有无氧化变色、未熔合、缺料等痕迹。重点检查端部接头和波纹过渡区。
尺寸检测：用三坐标测量仪检测波纹管的整体长度、端面平面度、波纹间距等尺寸参数，确保符合图纸要求。焊后变形量通常控制在0.1mm以内。
密封性测试：向波纹管内部通入1.5倍额定工作压力的压缩空气，放入水中保压5分钟，全程无气泡溢出即为无渗漏。高精度产品还需要通过氦质谱检漏仪检测，确保漏率≤1×10⁻⁹Pa·m³/s。
| 工艺阶段 | 温度范围 | 升温速率 | 保温时间 | 真空度要求 |
|---|---|---|---|---|
| 低温除气 | 室温→400℃ | 8-10℃/min | 30min | ≤5×10⁻²Pa |
| 中温均匀化 | 400℃→900℃ | 5-8℃/min | 15-20min | ≤5×10⁻³Pa |
| 高温钎焊 | 1020-1080℃ | 3-5℃/min | 10-20min | ≤3×10⁻³Pa |
| 梯度冷却 | 1080℃→800℃ | 1-2℃/min | - | 充氩保护 |
| 快速冷却 | 800℃→200℃ | 5-8℃/min | - | 充氩气 |
注：以上为波纹管典型工艺参考，具体需根据材质和结构调整。
案例一：某半导体设备厂商波纹管项目
客户为半导体真空设备配套316L不锈钢波纹管，壁厚0.15mm，要求氦检漏率≤5×10⁻¹⁰Pa·m³/s。东莞志远工业设备技术团队定制了精密定位工装，优化了分段升温曲线，批量交付良率达到97%以上，顺利通过客户的装机验证。
案例二：某液冷系统厂商波纹管量产项目
该项目为液冷系统配套304不锈钢波纹管，年需求量10万件。项目初期客户遇到焊缝渗漏率高、波纹变形量大等问题。东莞志远团队通过优化工装定位精度、调整升温速率，将一次焊接合格率从80%提升到95%以上。
不锈钢波纹管真空钎焊是一项对操作细节要求很高的精密工艺，从焊前清洗、钎料装配，到炉内控温、焊后检测，每一个环节都必须严格按照规范执行。东莞志远工业设备拥有成熟的工艺体系和完善的检测能力，能够为客户提供不锈钢波纹管钎焊加工服务和真空钎焊炉设备。如果您有波纹管钎焊相关的需求，欢迎随时咨询交流。
