液冷板式换热器钎焊炉

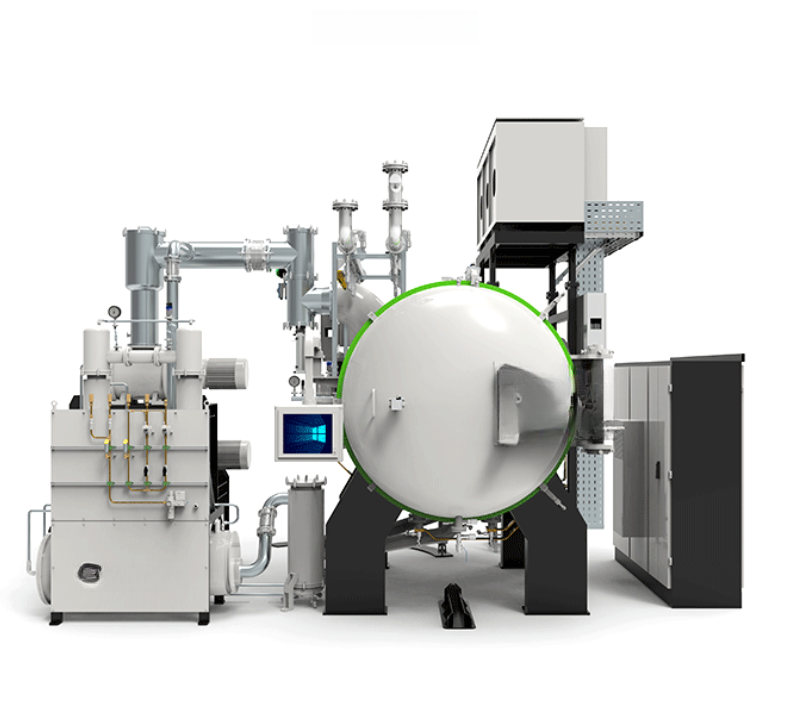

液冷板式换热器真空钎焊炉是针对液冷散热板、板翅式换热器、冷板等产品开发的专用真空焊接设备，主要用于数据中心液冷板、储能冷却板、新能源汽车水冷板、IGBT散热器等产品的批量钎焊。
设备在真空环境下完成焊接过程，焊缝致密无气孔，密封耐压性能好，焊后工件表面光亮，无需后续打磨处理。炉膛可根据工件尺寸定制，从实验室小试样到量产批量生产均可适配。
目前已在多家液冷板、板式换热器生产企业(液冷相关企业：英维克、丰瑞德、一合兴、步云、珠海金联、扬州微焓、东拓、拓伟、振亮、天乾、正杨、三烨、东创、勤尚，奕东、骏兴科技、珠海丰鹏、行者)落地应用，覆盖铝合金、不锈钢、紫铜等多种材质的焊接工艺，可根据客户产品结构配套专用装夹工装。
产品规格参数
型号 | 有效热区 W×H×L (mm) | 有效容积 (L) | 最高温度 (℃) | 均温性 (℃) | 压升率 (Pa/h) | 加热功率 (kW) | 典型应用 |
ZY-ZK-334 | 300×300×400 | 45 | 1350 | ±5 | ≤0.67 | 75 | 实验室研发、小批量试样 |
ZY-ZK-446 | 400×400×600 | 96 | 1350 | ±5 | ≤0.67 | 85 | 工艺验证、中小批量生产 |
ZY-ZK-669 | 600×600×900 | 324 | 1350 | ±5 | ≤0.67 | 150 | 标准量产、AMB陶瓷覆铜板 |
ZY-ZK-8812 | 800×800×1200 | 768 | 1350 | ±5 | ≤0.67 | 360 | 大型工件、散热器量产 |
ZY-ZK-8816 | 800×800×1600 | 1024 | 1350 | ±5 | ≤0.67 | 300 | 汽车零部件、铝散热器量产 |
ZY-ZK-8820 | 800×800×2000 | 1280 | 1350 | ±5 | ≤0.67 | 420 | 新能源汽车热管理部件量产 |
ZY-ZK-8824 | 800×800×2400 | 1536 | 1350 | ±5 | ≤0.67 | 480 | 2.4米分水器 工业冷却器 |
ZY-ZK-8830 | 800×800×3000 | 1920 | 1350 | ±5 | ≤0.67 | 540 | 超长工件、AI液冷板量产线 |
工作原理
真空钎焊炉是在真空环境下，利用低于母材熔点的钎料熔化填充接头间隙，实现工件连接的设备。与常规焊接相比，真空环境下焊接的焊缝无氧化、气孔少，焊接质量更高，适合液冷板、板式换热器等对密封性要求严格的部件焊接。
抽真空：炉内抽至高真空，排除空气和水汽
升温：按设定曲线升温至钎焊温度
保温焊接：钎料熔化润湿，形成致密焊接层
冷却出炉：控制冷却速度，出炉取出工件
核心卖点
焊缝质量高：真空环境下焊接，焊缝无氧化、气孔少，密封性好，满足液冷板耐压测试要求。
温场均匀性好：均温性±5℃，保证工件各部位焊接一致，减少变形和虚焊。
真空度稳定：压升率≤0.67Pa/h，炉体密封性能好，适合长期连续生产。
工艺灵活：多段编程温控，可根据不同产品工艺定制温度曲线，操作方便。
型号齐全：从实验室小批量到量产线，8种规格可选，覆盖不同尺寸和产能需求。
应用广泛：适用于液冷板、板式换热器、水冷模块、AMB陶瓷覆铜板等多种产品焊接。
东莞市志远工业设备有限公司 | 专注液冷数据冷板分水器真空钎焊炉等高温热工设备研发制造
